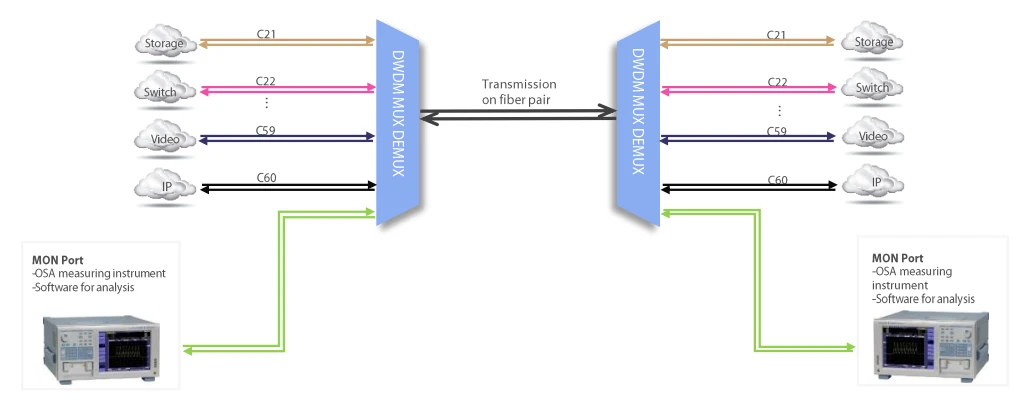

40ch Mux Demux عبارة عن وحدة بصرية عالية الكثافة ومنخفضة الخسارة وقائمة بذاتها توفر حلاً ممتازًا لتوفير البنية التحتية من خلال تجميع جميع قنوات DWDM العشرين في موقع واحد. تنتشر جميع القنوات الأربعين عبر النطاق C لكل ITU-T100 جيجا هرتز.
يتم حزم lt مع صندوق ABS أو حامل أو هيكل على حامل 1u 19 بوصة من أجل التثبيت البسيط والوحدة النمطية. يوفر هذا النظام القائم على الهيكل لمصنعي معدات الشبكة حلاً أكثر قابلية للتطوير وأعلى كثافة لإضافة إمكانية DWDM إلى شبكاتهم الحالية والجديدة بواجهة بسيطة قابلة للتوصيل.
يتميز هذا 200G 20CH DWDM بمزايا العزل العالي ، التصميم المضغوط ، الخسارة المنخفضة ، إلخ. يمكن ضبط القنوات وفقًا لمتطلبات العملاء.
| تحديد | DWDM -20 CH | |
| الطول الموجي التشغيلي (نانومتر) | 1525~1565 | |
| دقة مركز الطول الموجي (نانومتر) | plus /-0.1 | |
| Pass Band @ 0.5dB | زائد /-0.25 | |
| مساحة القناة (نانومتر) | 1.6 | |
| خسارة إدخال المنفذ (ديسيبل) | <> | |
| عزل | متاخم | >30 |
| غير متجاورة | >40 | |
| تموج (ديسيبل) | <> | |
| PDL (ديسيبل) | <> | |
| RL (ديسيبل) | >40 | |
| الاتجاهية (ديسيبل) | >50 | |
| الطاقة (ميغاواط) | <> | |
| نوع الألياف وطول الألياف | كما هو مطلوب | |
| درجة حرارة التشغيل (درجة） | -40 ~ زائد 85 | |
| الأبعاد (مم) | كما طلب | |
مضاعفة 40 قناة على زوج ليفي ، خسارة إدخال منخفضة
1U 19 "تصميم معياري منخفض المستوى ، موصلات LC / UPC مزدوجة
يضمن منفذ الشاشة بنسبة 1 في المائة forTx و Rx استكشاف الأخطاء وإصلاحها بسهولة دون توقف.
متوافق مع tolTUG.694.1،1 0 0GHzITU gird، 0.8 nm spacing
استنادًا إلى تقنية AWG العادية مع نطاقات تمرير على شكل غاوسي · مؤهل لـTelcordia GR -1209- CORE و GR -1221- CORE
سلبي ، لا حاجة للكهرباء (MTBF حوالي 500 عام)
| DWDM | XX | X | X | XX | XX | XX | XX | X | X |
| رقم القناة | نوع WDM | نوع MUX / DEMUX | الأولي CW | نوع الحزمة | نوع الألياف | طول الألياف | موصل الإدخال | موصل الإخراج | |

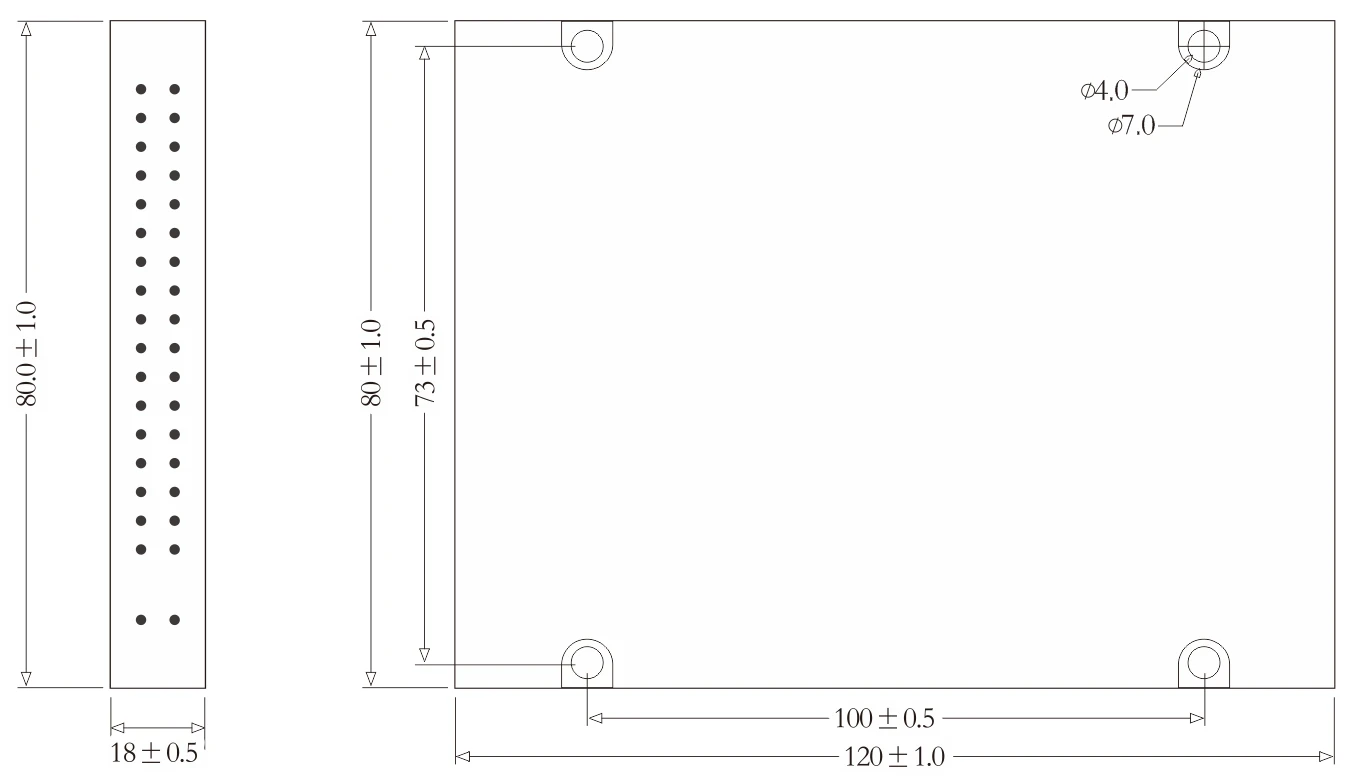

| DWDM | 20=20 CH | Y=200G | = مسك | 22=C22 | مساءً =120 * 80 * 18 | 09=0. أنبوب سائب 9 مم | 05=0.5m | 1= FC / UPC | 1= FC / UPC |
| = Demux | 2= FC / APC | 2= FC / APC | |||||||
| M&D=Mux & Demux | 3= SC / UPC | 3= SC / UPC | |||||||
| 4= SC / APC | 4= SC / APC | ||||||||
| 5= LC / UPC | 5= LC / UPC | ||||||||
| 6= LC / APC | 6= LC / APC |
الوسم : 200g 20ch dwdm mux and demux ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، حسب الطلب
