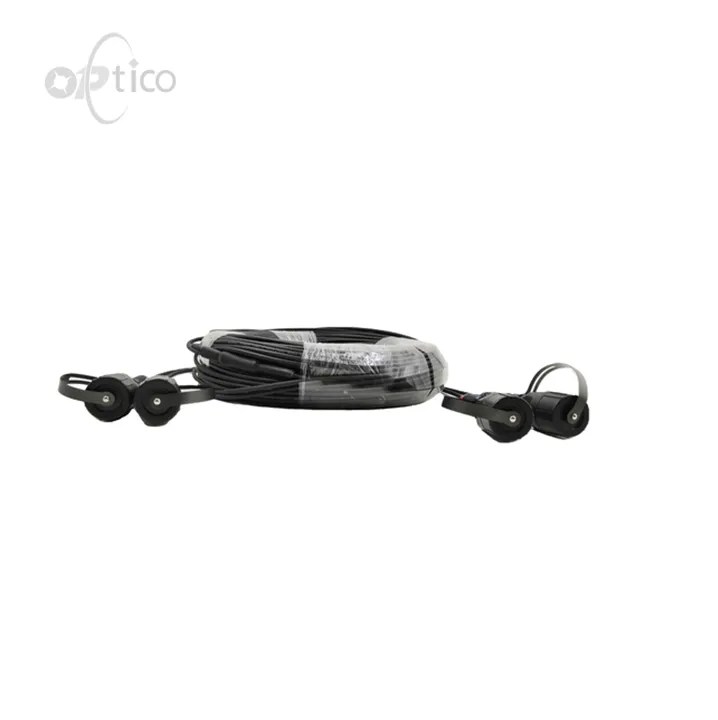

IP67 مقاوم للماء ODVA Duplex LC Patchcord

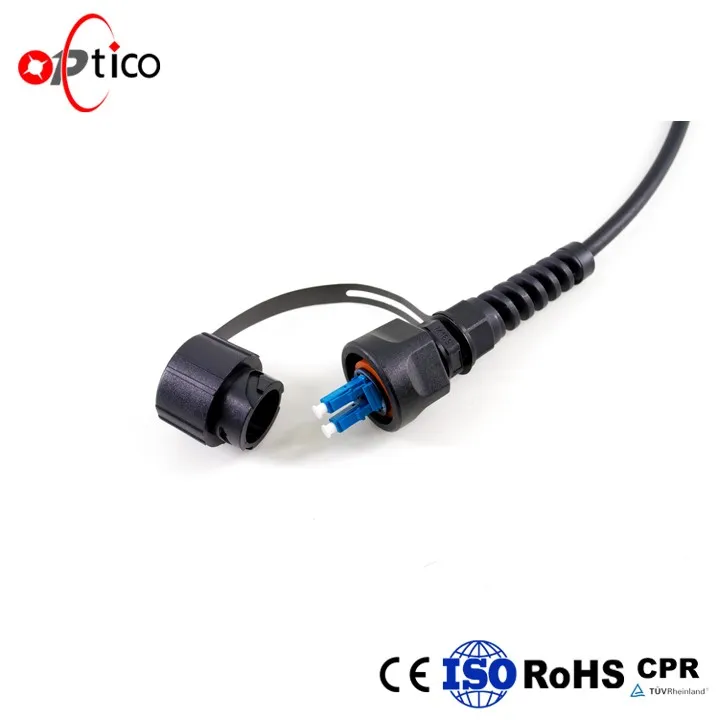

تتوفر مجموعات كبلات تصحيح الألياف الدائرية ODVA Duplex Duplex LC في كل من الوضع المفرد وإصدار Multimode ، هذا ODVA LC عبارة عن كبل ألياف استخدام في الهواء الطلق ، وهو مناسب لدرجة حرارة مختلفة وطقس ، وخاصةً لاستخدام FTTA والبيئة القاسية. تم تصميم كبلات ODVA LC Duplex Duplex التي تنتجها Optico وفقًا للواجهات IEC 61076-3-106 ، ومدمجة مع موصلات ألياف LC الخاصة بنا مع خسارة ضوئية منخفضة ؛ ، وتصميم كبل صوتي مُدرّس ومدرعًا متداخلًا ، ويصبحوا متشابكين و 4 مكونات متداخلة. أجهزة الراديو عن بُعد وتطبيقات الألياف إلى أنتينا. ومع ذلك ، لا يقتصر المنتج على التطبيقات المذكورة أعلاه. اجتازت مجموعات كابلات ODVA-LC الموجودة لدى Optico اختبارات مثل ضباب الملح والاهتزاز والصدمة وتلبية فئة الحماية IP68.
معلمة المنتجات
| غرض | المعلمة |
| نوع كابل الألياف | Duplex (الكابل المدرع متاح) |
| وضع الألياف | وضع واحد multimode |
| العلامة التجارية الألياف | Corning/YOFC/مخصصة |
| الموصل أ | ODVA LC |
| الموصل ب | ODVA LC |
| بولندي | UPC |
| سترة الكابل | PVC/LSZH |
| سترة الكابل الخارجي (مم) | 5.0±0.2/7.0±0.3 |
| الحد الأدنى دائرة نصف قطرها الانحناء | 10d/20d (ثابت/ديناميكي) |
المنتجات المواصفات البصرية
| الاختبار البصري | المعلمة |
| فقدان الإدراج (DB) | <0.25 |
| فقدان العودة (DB) | وضع واحد: أكبر من أو يساوي 60 ديسيبل (APC) ؛ أكبر من أو يساوي 50 (UPC) ؛ متعدد الأدوار: أكبر من أو يساوي 30 ديسيبل |
| الطول الموجي (نانومتر) | 850/1310/1550 |
| قوة الشد (ن) | 600 (على المدى الطويل)/1000 (قصير الأجل) |
| درجة حرارة التشغيل (درجة) | -40~+85 |
| درجة حرارة التخزين (درجة) | -20~+70 |

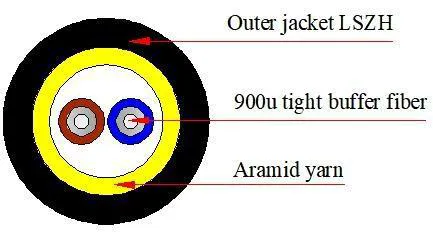

مرجع خيارات الكابل
الإصدار 1: 5.0 ± 0.2mm لا مدرعة
| عدد الكابلات | قطر الغمد (مم) | الوزن (كجم/كم) | دقيقة. قوة الشد المسموح بها (ن) | min.loolable crush load (n/100mm) | Min.bending نصف قطر (مم) | درجة حرارة التخزين (درجة) | |||
| 2 | 5.0±0.2 | 30 | 800 | 400 | 2000 | 1000 | 20D | 10D | -20~+70 |
الإصدار 2: 5.0 ± 0.2mm مدرعة
| عدد الكابلات | قطر الغمد (مم) | الوزن (كجم/كم) | دقيقة. قوة الشد المسموح بها (ن) | min.loolable crush load (n/100mm) | Min.bending نصف قطر (مم) | درجة حرارة التخزين (درجة) | |||
| 2 | 5.0±0.2 | 45 | 400 | 800 | 2000 | 3000 | 20D | 10D | -20~+70 |
الإصدار 3: 7.0 ± 0.3mm لا مدرعة
| عدد الكابلات | قطر الغمد (مم) | الوزن (كجم/كم) | دقيقة. قوة الشد المسموح بها (ن) | min.loolable crush load (n/100mm) | Min.bending نصف قطر (مم) | درجة حرارة التخزين (درجة) | |||
| 2 | 7.0±0.3 | 50 | 600 | 1000 | 1000 | 2000 | 20D | 10D | -20~+70 |
الإصدار 4: 7.0 ± 0.3 مم مدرعة
| عدد الكابلات | قطر الغمد (مم) | الوزن (كجم/كم) | دقيقة. قوة الشد المسموح بها (ن) | min.loolable crush load (n/100mm) | Min.bending نصف قطر (مم) | درجة حرارة التخزين (درجة) | |||
| 2 | 5.0±0.2 | 68 | 600 | 1000 | 2000 | 3000 | 20D | 10D | -20~+70 |
نظرة عامة على المميزة البصرية
| غرض | المعلمة | مرجع | |
| وضع واحد | متعدد الأوضاع | ||
| فقدان الإدراج | عادة أقل من أو يساوي 0.15dB ؛ الأعلى. أقل من أو يساوي 0.25dB |
عادة أقل من أو يساوي 0.15dB ؛ الأعلى. أقل من أو يساوي 0.25dB | IEC 61300-3-34 |
| خسارة العودة | أكبر من أو يساوي 60 ديسيبل (APC) أكبر من أو يساوي 50 ديسيبل (UPC) | أكبر من أو تساوي 30 ديسيبل (UPC) | IEC 61300-3-6 |
هندسة الوجه النهائي (LC)
جودة السطح النهائي (الوضع المفرد)
جودة السطح النهائية (الوضع متعدد)
ميزات المنتجات
-40 درجة ~ +85 درجة (1000 مرة من اختبار التوصيل)
IP67 إثبات الماء/الغبار ومقاوم التآكل
المادة الموجودة في كابل الطائر هي في جميع الأحوال الجوية ومتسابقات شاملة
الأداء الميكانيكي 61754-4 معيار
ثقة علامتنا التجارية تأتي من فريق إنتاج قوي
طلب
للاتصال بين مربع التوزيع و RRH
متعدد الأغراض في الهواء الطلق
FTTA في الهواء الطلق
تم اختبار 100 ٪ قبل التسليم
اختبار ثلاثي الأبعاد
اختبار درجة حرارة عالية منخفضة
اختبار IL/RL
الشهادات
م
CPR
ISO
روهز
نطاقات كاملة من اختبارات الموثوقية من مختبر الطرف الثالث
اختبار الاقتران
اختبار إسقاط
اختبار المتانة
اختبار درجة الحرارة والرطوبة عالية الثابت
اختبار درجة حرارة عالية منخفضة
اختبار الخسارة
اختبار التفتيش المقطع الصغرى
مقاومة لاختبار الانحناء المتكرر
اختبار حرق عمودي واحد
اختبار تغيير درجة الحرارة
اختبار الأشعة فوق البنفسجية
كيف يمكننا الوقوف بجانبك
استجابة سريعة في غضون 24 ساعة
خدمة استشارية فردية
دعم الفريق التقني المهني (يمكن أن يصل RL إلى موصلات 85 ديسيبل/ الصف B)
مراقبة جودة صارمة للغاية (تجربة توصيل حقيقية 1000 مرة)
طاقة إنتاج ضخمة
لا تغير الأسعار بشكل تعسفي
7-15 أيام

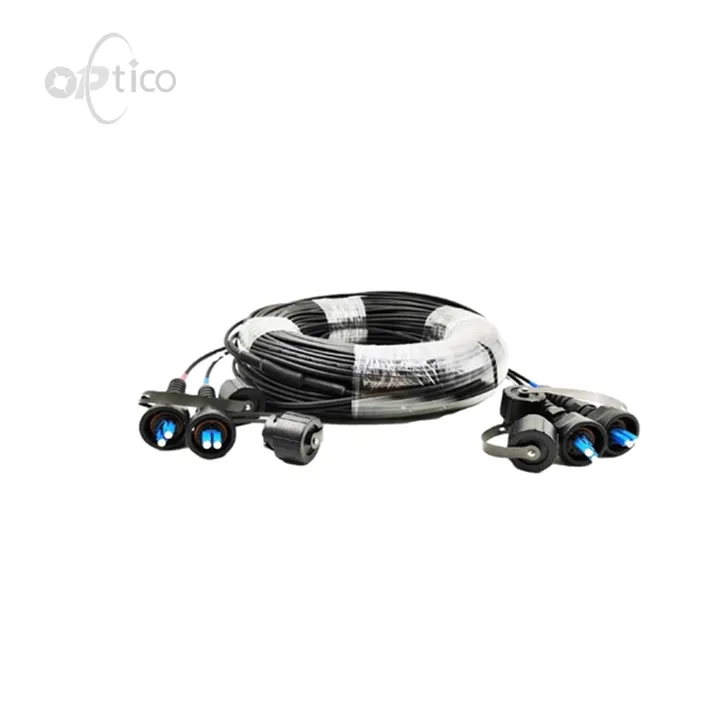

يمكن أن توفر Optico مجموعة كاملة من منتجات الطائر FTTA. يمكن مطابقة عدد النوى الألياف وأنواع الكابلات وأنواع الموصلات بشكل تعسفي. لديها مزايا انتقال مستقر وموثوقية عالية وتخصيص. يستخدم على نطاق واسع في شبكات المنطقة المحلية ، FTTA ، CATV ، إلخ. مشهد الشبكة البصرية.
الوسم : ODVA LC Duplex Outdoor Patch Cable ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، مخصصة
