ملف تعريف المنتج

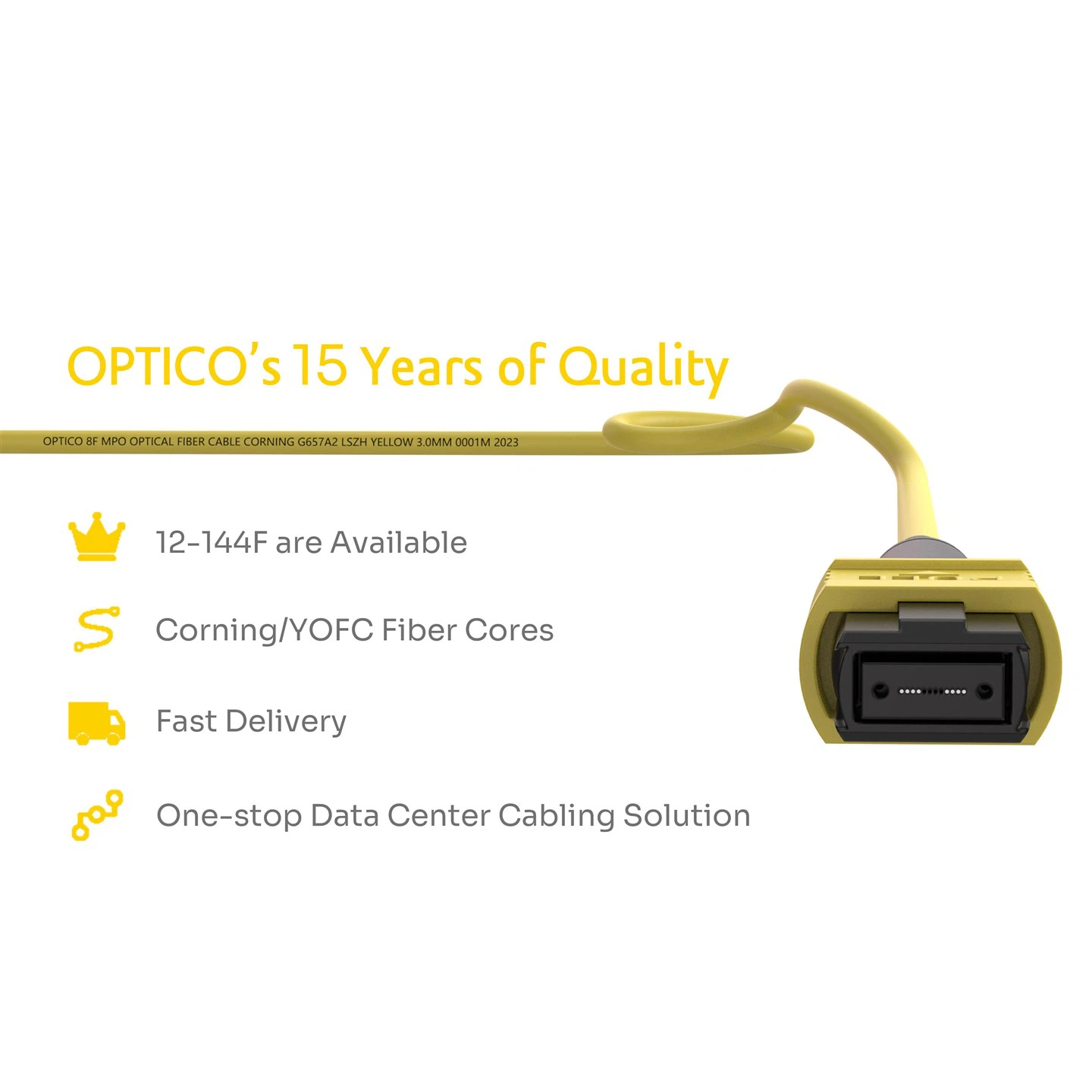

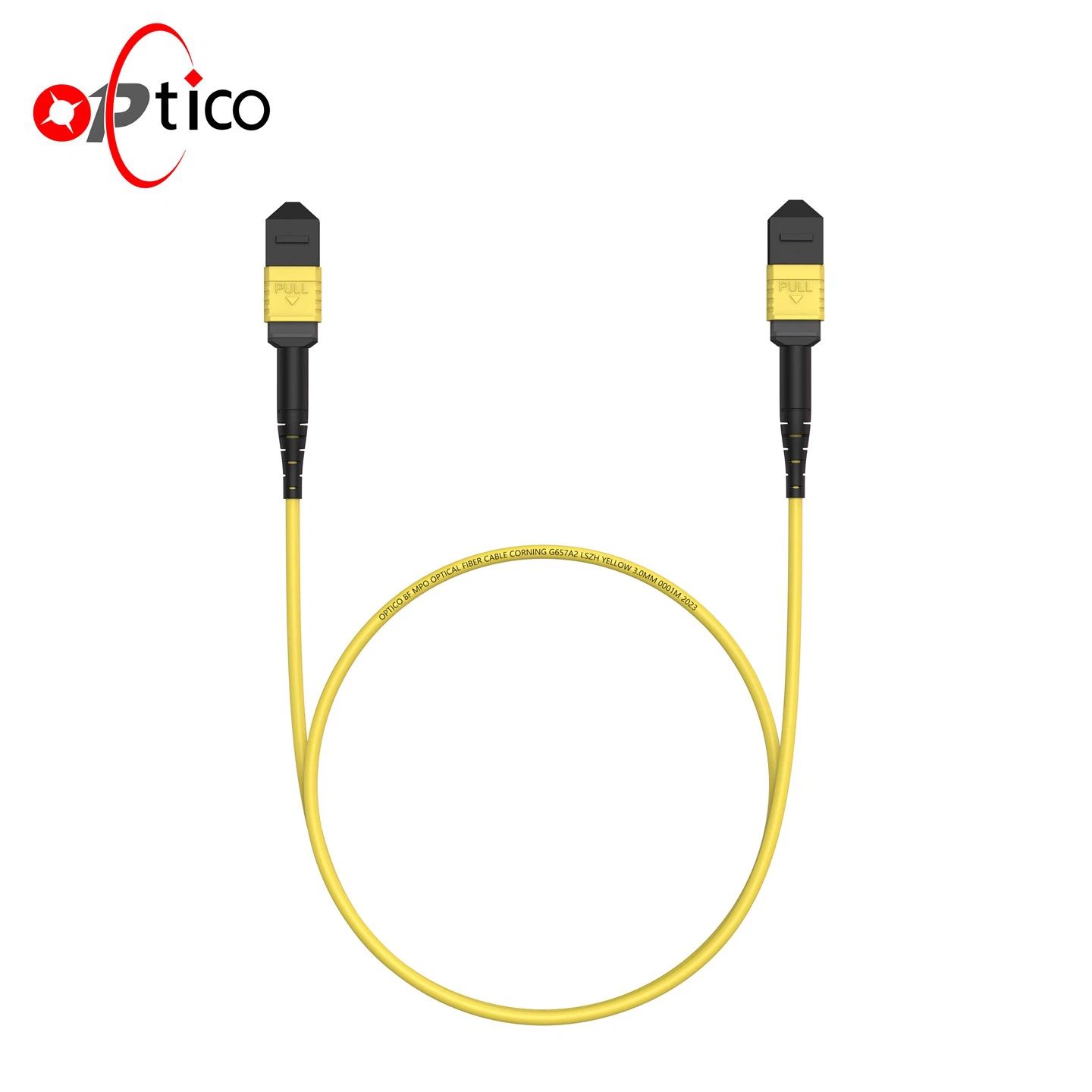

يستخدم سلك تصحيح MPO كابلًا مضغوطًا وقويًا 3 مم يعمل على تحسين المساحة في منطقة الأسلاك ويساعد على تحسين تدفق الهواء. تساعد حبال تصحيح ألياف MPO بسرعة في نشر كابلات عالية الكثافة في مراكز البيانات أو بيئات الكثافة ذات الألياف العالية الأخرى ، مما يقلل من تثبيت الشبكة أو إعادة تكوين وقت وتكلفة. استخدم هذه المكونات لتصحيح منافذ أجهزة MPO بسرعة وسهولة وربط بين مناطق مركز البيانات.
شركة Optico Communication Co. ، Ltd ، مع قدرتها على التصميم والتصنيع المتكامل للغاية ، تتخصص في إنتاج وتزويد مجموعة واسعة من كبلات التصحيح بجذع MPO/MTP وكابلات التصحيح. تتوفر هذه الكابلات في تكوينات الألياف 8/12/24/48 وتأتي مع أنواع مختلفة من سترة الكابلات والألوان والأطوال لتلبية متطلبات وتطبيقات النظام المتنوع.
مواصفات المنتج
| الخصائص الفيزيائية | المعلمة |
| عدد الألياف | قابل للتخصيص |
| وضع الألياف |
SM (OS2)/مم (OM3/OM4/OM5) |
| نوع الموصل | MTP أنثى/ذكر ؛ MPO أنثى/ذكر |
| قطبية | اكتب A/B/C. |

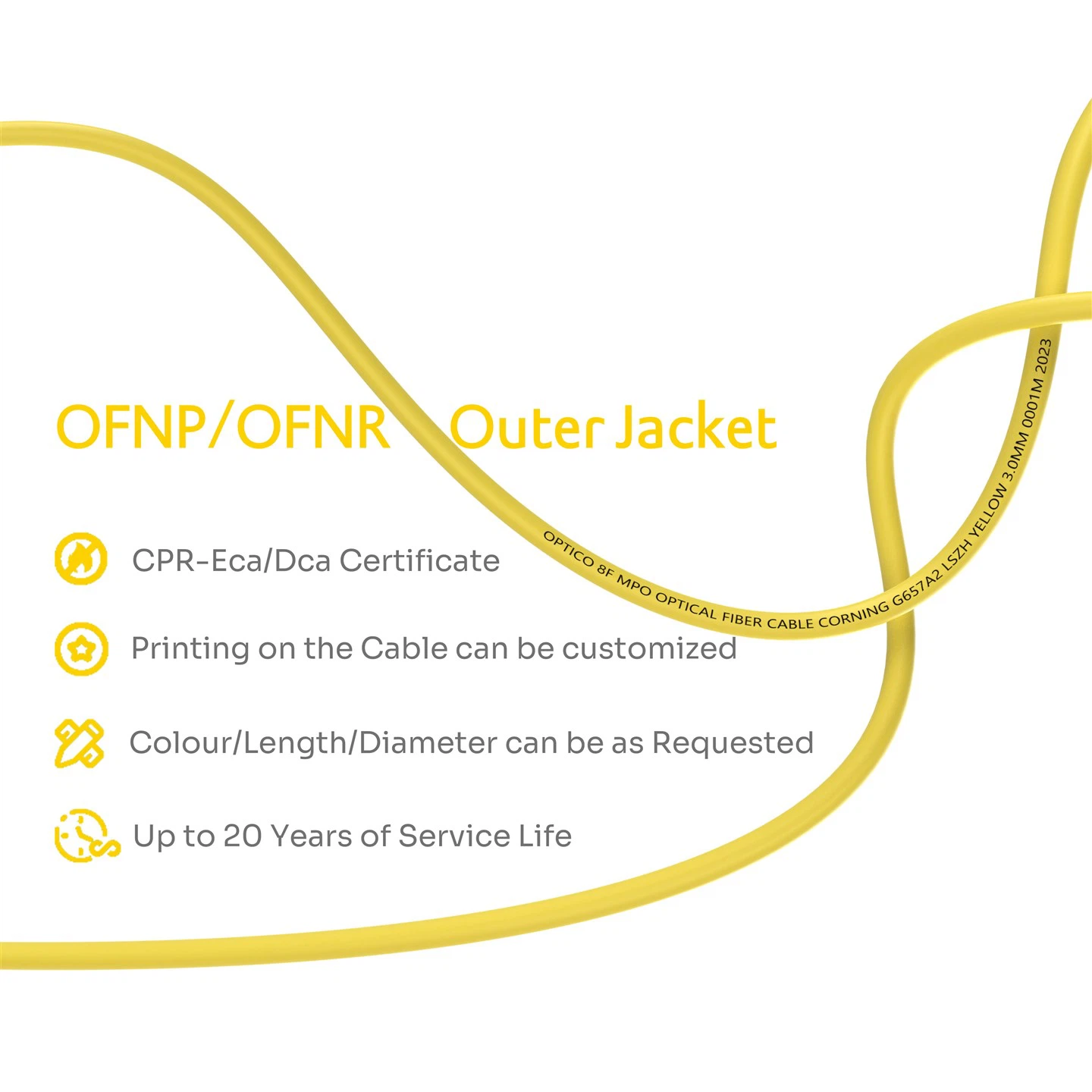

| سترة الكابل | PVC/LSZH/OFNP |
| لون سترة | أصفر/أكوا/وردة/أرجواني/أخضر |
| قطر الكابل (مم) | 3.0 |
| الحد الأدنى دائرة نصف قطرها | 7.5 |
| الألياف وطول الحذاء | قابل للتخصيص |
| الخصائص البصرية | المعلمة | ||
| فقدان الإدراج (DB) | الخسارة القياسية | خسارة منخفضة | خسارة منخفضة للغاية |
| أقل من أو يساوي 0.5 | أقل من أو يساوي 0.35 | أقل من أو يساوي 0.25 | |
| فقدان العودة (DB) | أكبر من أو يساوي 35 | ||
| الطول الموجي (نانومتر) | SM: 1310/1550 ؛ مم: 850/1300 | ||
| قوة الشد (ن) | على المدى الطويل | قصيرة الأجل | |
| 70N | 220N | ||
| درجة حرارة التشغيل (درجة) | -40 ~ +85 | ||
| درجة حرارة التخزين (درجة) | -20 ~ +70 | ||
ميزات المنتج
تلبي احتياجات MPO تصحيح الاحتياجات المتنوعة من خلال تقديم مجموعة من خيارات الألياف والكابلات. وهي متوفرة في متغيرات الوضع الفردي (SM) و OM3 و OM4 و OM5. تبسيط الترميز الموحد للون: SM باللون الأصفر ، OM3 في أكوا ، OM4 في الورد (مع الأرجواني المتاح) ، و OM5 باللون الأخضر. وتبسيط الترميز الموحد للألوان الهوية: SM باللون الأصفر ، OM3 في أكوا ، OM4 في الورد (مع الأرجواني المتاح) ، و OM5 باللون الأخضر.
إن الطبيعة المنتهية المصنع لحبال تصحيح MPO تقلل بشكل كبير من وقت التثبيت وإعادة التكوين أثناء التحركات والإضافة والتغييرات. تساهم مجموعات الطول القابلة للتكوين بشكل أكبر في إدارة الكابلات الفعالة عن طريق تقليل ازدحام حقل الركود والتصحيح.

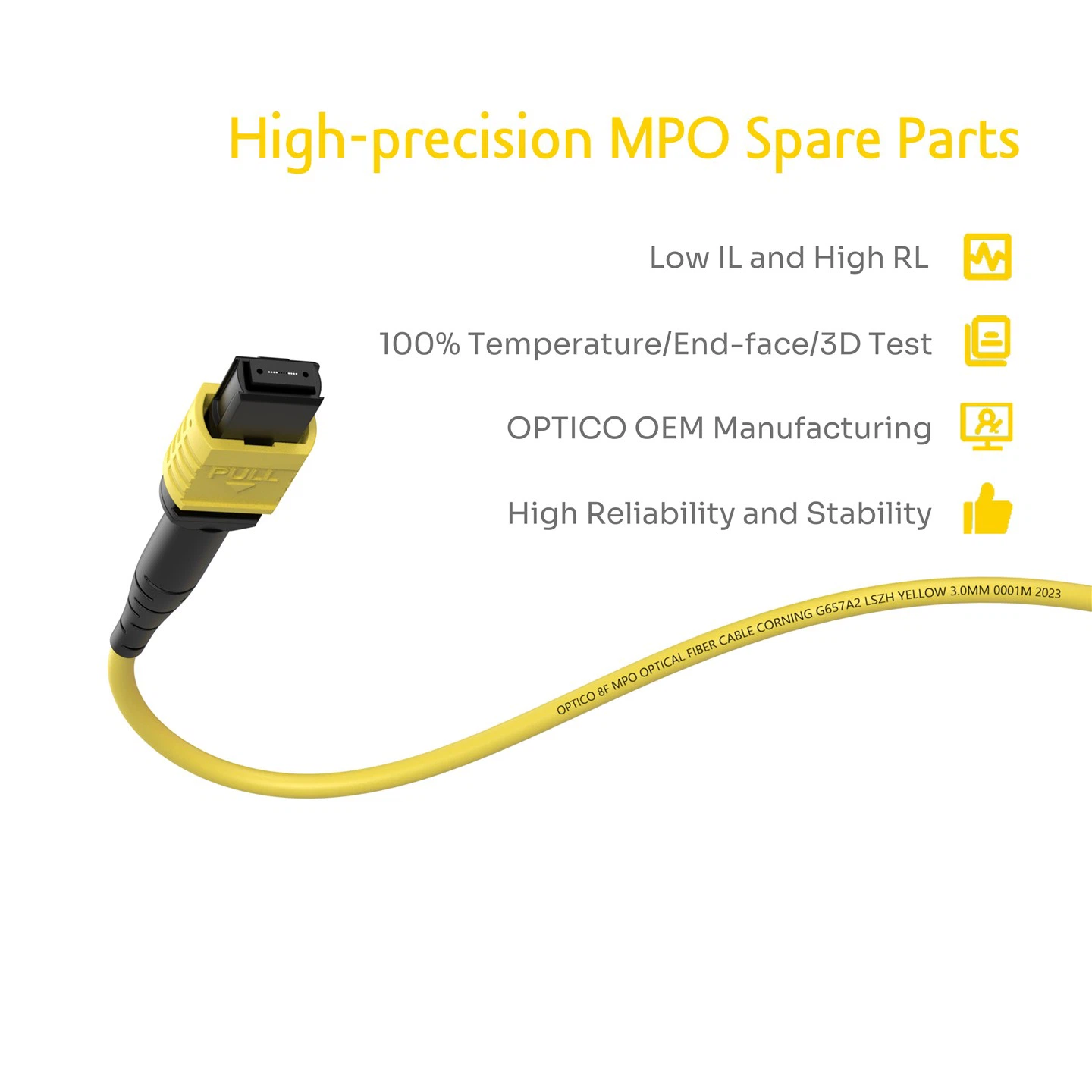

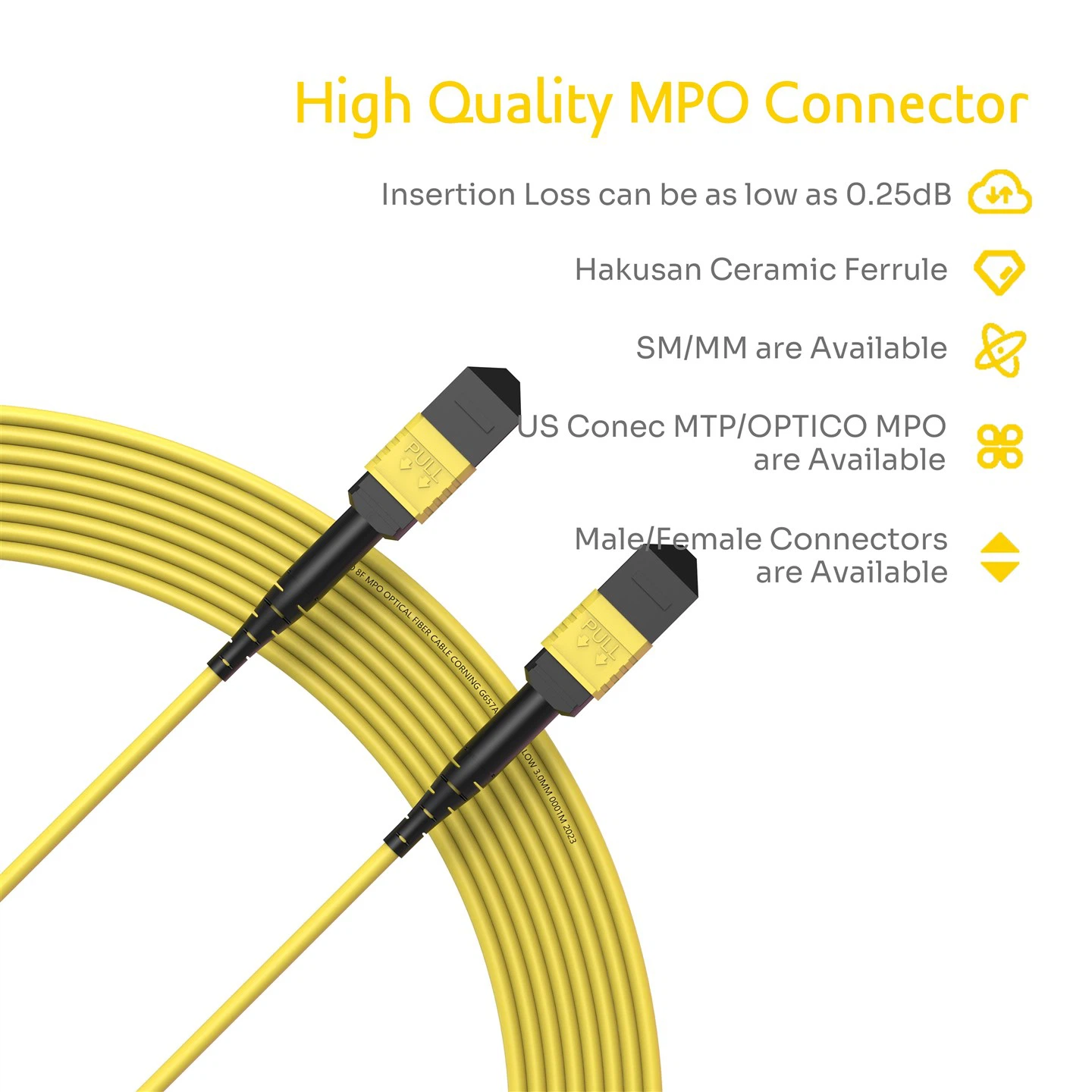

تساهم موصلات MPO المميزة ذات الخسارة المنخفضة والانحناء الألياف غير الحساسة في الأداء المحسّن لحبل تصحيح MPO ، مما يقلل من فقدان الإشارة وتقليل عقوبات الطاقة. تخضع كل مجموعة MPO للاختبار بنسبة 100 ٪ في المصنع ، مما يضمن اتصال موثوق به يلتزم بمعايير TIA 568 و IEC 61754.
MPO Patch Cords شبكات المقاومة في المستقبل من خلال دعم سرعات الجيل التالي. يسهل اتصالهم المعياري خطط الترحيل السلسة لتطوير متطلبات الشبكة ، مما يستوعب السرعات مثل 400 جم و 800 جرام.
100 ٪ اختبار صارم قبل التسليم
اختبار IL/RL
اختبار ثلاثي الأبعاد
اختبار القطبية
رسم الإنتاج
يمتلك Optico فريقًا قويًا من المهندسين ، ورسومات تعليمات الإنتاج ، والشعارات ، والألوان ، والموصلات ، وعدد النوى ، والمتطلبات الخاصة الأخرى يمكن تخصيصها.
حلول الاتصال
حل كابلات جذع 25g
1. حل الكابلات الأساسية:
أ. معدات الاتصال الأساسية: استخدم مفتاحًا عالي الأداء مع25G SFP28 وحدة جهاز الإرسال والاستقبال البصريلإرسال وتلقي الإشارات ، يمكن أن يصل معدل نقل البيانات إلى سرعات 25.78 جيجابايت/ثانية.
ب. طريقة اتصال الألياف: قم بتوصيل المعدات معLC UPC إلى LC UPC Duplex OM4 Multimode CordأوMTP تصحيح الحبل 12 النوى.
ج. إدارة كابلات الألياف:
يستخدمكاسيت MTP-12 (12 ألياف OM4 Multimode ، MTP إلى 6 X LC Duplex)وحاوية حامل رف عالية الكثافة مع درج انزلاقلتنظيم الكابلات.
بدلا من ذلك ، الاستخدام24F 2 × 12F MPO-6LC MPO كاسيت OM3، رباعي LC في نفس الشيء1U رف حبل جبل.
2. الأساسية للوصول إلى الاتصال
يستخدم12F MTP MPO كابل الأليافللاتصالات الأساسية إلى الوصول.
3. الوصول إلى حل الكابلات
هذا يعكس مواصفات حل الكابلات الأساسية.
الشهادات
م
CPR
ISO
روهز
نطاقات كاملة من اختبارات الموثوقية من مختبر الطرف الثالث
اختبار الاقتران
اختبار إسقاط
اختبار المتانة
اختبار درجة الحرارة والرطوبة عالية الثابت
اختبار درجة حرارة عالية منخفضة
اختبار الخسارة
اختبار التفتيش المقطع الصغرى
مقاومة لاختبار الانحناء المتكرر
اختبار حرق عمودي واحد
اختبار تغيير درجة الحرارة
اختبار الأشعة فوق البنفسجية
دليل الشراء
| قطبية | لون | نوع الكابل | طول الألياف | عدد الألياف |
| A | أصفر | شريط الألياف العارية | 1m | 8 |
| B | البرتقالي | بيضاوي | 2m | 12 |
| C | أكوا | دائرة | 3m | 24 |
| ... | ... | ... | ... | |
| مخصص | مخصص | مخصص | مخصص |
التسليم (7-15 يومًا)
