ملف تعريف المنتج

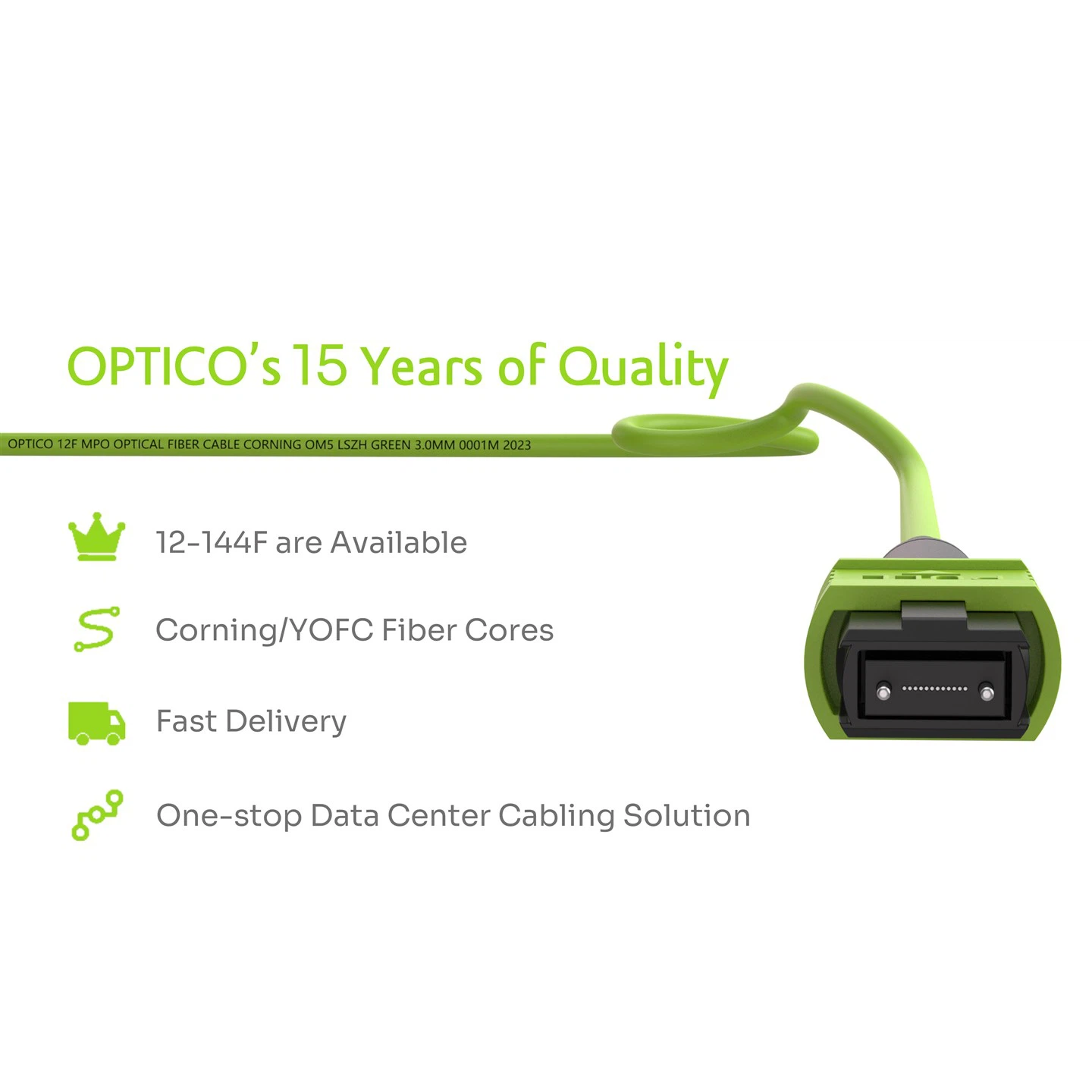

تم تصميم كابل MPO LC Fanout Fiber Optic Cable 12 لبيئات عالية الكثافة ويمكن توصيلها برفوف التوزيع ولوحات التصحيح ومنافذ QSFP و SFP+ على مفاتيح المفاتيح. إنه يحتوي على سترة خارجي مثبط للهب ، وموصلات MPO (ذكور/أنثى اختياري) وستة موصلات LC دوبلكس.
تتوفر كابلات Fanout MPO/MTP من Optico مع تصميم ومسابقات لإصدار الدفع لتوفير اتصالات سريعة وموثوقة. يمكن تخصيص طول المروحة وطول الكابل الكلي بناءً على طلبك.
مواصفات المنتج
| الخصائص الفيزيائية | المعلمة |
| عدد الألياف | 12 ألياف |
| وضع الألياف |
OM5 |
| نوع الموصل | الموصل A: US Conec MTP/Optico MPO ؛ |
| الموصل B: LC/SC/FC/ST | |
| قطبية | اكتب A/B/C. |
| سترة الكابل | PVC/LSZH/OFNP |
| لون سترة | أخضر |
| قطر الكابل (مم) | 3.0 |
| الحد الأدنى دائرة نصف قطرها | 7.5 |
| الألياف وطول الحذاء | قابل للتخصيص |
| الخصائص البصرية | المعلمة | ||
| فقدان الإدراج (DB) | الخسارة القياسية | خسارة منخفضة | خسارة منخفضة للغاية |
| أقل من أو يساوي 0.5 | أقل من أو يساوي 0.35 | أقل من أو يساوي 0.25 | |
| فقدان العودة (DB) | أكبر من أو يساوي 35 | ||
| الطول الموجي (نانومتر) | 850/1300 | ||
| قوة الشد (ن) | على المدى الطويل | قصيرة الأجل | |
| 70 | 220 | ||
| درجة حرارة التشغيل (درجة) | -40 ~ +85 | ||
| درجة حرارة التخزين (درجة) | -20 ~ +70 | ||
ميزات المنتج
يتميز بتصميم إصدار الدفع بالدفع مع آلية قفل ، ويسهل كابل الفرع اتصالات سريعة وآمنة. يعزز تصميم المروحة الوعرة مع سترة مستديرة من الكابلات ، ويتميز بقطر 3.0 مم ، ويعزز المتانة والمرونة في سيناريوهات التثبيت المتنوعة.
يتم إنهاء أحد طرفي الكبل مسبقًا بموصل MPO ، بينما يفرع الطرف الآخر ويتم إنهته مسبقًا بـ 12 موصلًا LC. يعد هذا الكبل مفيدًا بشكل خاص للاتصالات بين لوحات التصحيح LC و MPO أو مفاتيح الشبكة ، وتبسيط البنية التحتية للشبكة وتخفيض فوضى الكابل.
تم إنهاء المصنع واختباره بدقة ، ويضمن كابل المعجبين موثوقية الأداء. يجعل الحجم المدمج للكابل من السهل إدارته ، وتحسين استخدام المساحة في مراكز البيانات وخزائن الشبكة.
تتوفر خيارات التخصيص لكل من طول المروحة وطول الكابل الكلي ، مما يتيح الخياطة لمتطلبات محددة. متوفرة في OM5 Fiber (OS2 ، OM3 ، OM4 Fiber Fiber متوفرة عند الطلب) ، يضمن كابل MPO LC Fanout التوافق مع بنيات الشبكة المتنوعة. اختر من بين مجموعة مختارة من ألياف Corning أو YOFC ، وضمان جودة وأداء فائقين.
التطبيقات

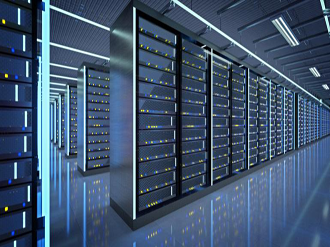

مركز بيانات عالي الكثافة
شبكة العمود الفقري
اتصال الوحدة البصرية
حلول الاتصال
حل كابلات جذع 25g
1. حل الكابلات الأساسي:
أ. معدات الاتصال الأساسية
تجهيز بمفتاح عالي الأداء و25G SFP28 وحدة جهاز الإرسال والاستقبال البصري، يمكن أن يصل معدل نقل البيانات إلى 25.78 جيجابايت/ثانية.
ب. طريقة اتصال الألياف:
يستخدم12 CORES MPO-LC FANOUT CABIDأوMTP تصحيح الحبل 12 النوىلتوصيل المعدات.
ج. إدارة كابلات الألياف:
يستخدم12 لوحة MTP Port،وعالي الكثافة 1U رف حبل العلبة التفريغ لتفريغ درج انزلاقلتخزين وتنظيم الكابلات لتجنب الفوضى.
2. الأساسية للوصول إلى الاتصال
يتقدم24F 2 × 12 MPO Cable Cable OM3أو24F MPO-MPO Cable Trunk Cable OS2لتوصيل النواة والوصول.
3. حل الكابلات
نفس حل الكابلات الأساسية.
الشهادات
م
CPR
ISO
روهز
نطاقات كاملة من اختبارات الموثوقية من مختبر الطرف الثالث
اختبار الاقتران
اختبار إسقاط
اختبار المتانة
اختبار درجة الحرارة والرطوبة عالية الثابت
اختبار درجة حرارة عالية منخفضة
اختبار الخسارة
اختبار التفتيش المقطع الصغرى
مقاومة لاختبار الانحناء المتكرر
اختبار حرق عمودي واحد
اختبار تغيير درجة الحرارة
اختبار الأشعة فوق البنفسجية
التسليم (7-15 يومًا)
يوفر Optico مجموعة من خيارات التوصيل الموثوقة ، بما في ذلك الشحن الجوي ، والشحن البحري ، والشحن البري ، والشحن السريع من خلال مقدمي الخدمات الموثوق بهم مثل FedEx و DHL و UPS. سواء كنت بحاجة إلى السرعة أو فعالية التكلفة أو المرونة ، فقد قمت بتغطية Optico. Trust Optico للحصول على منتجاتك حيث تحتاج إلى الذهاب ، بأمان وفي الوقت المحدد.
كيف يمكننا الوقوف بجانبك
استجابة سريعة في غضون 24 ساعة
استجابة سريعة في غضون 24 ساعة
دعم الفريق التقني المهني
دعم الفريق التقني المهني
طاقة إنتاج ضخمة
لا تقم أبدًا بتغيير السعر بشكل تعسفي
التعليمات
س: ما هو التكوين الأساسي للكابل ، وهل هناك بدائل متاحة؟
س: ما هو تصميم إصدار Push-Pull؟
س: ما هي مزايا تصميم المروحة مع سترة كابل مستديرة؟
