وصف المنتج

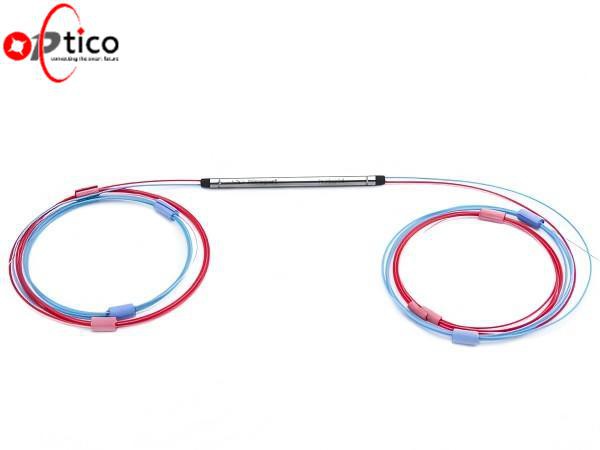

تعمل مقرنات FBT 2x2 FBT (PM) 2x2 من Optico مع مجموعة واسعة من الأطوال الموجية (480-2000 نانومتر) وتستخدم لتقسيم أو دمج الإشارات البصرية بين منفذي الإدخال ومنفذين إخراجين. يتم إنتاج هذه المقرنات باستخدام ألياف الباندا والموصلات المختارة ، وتطبيق تقنية Taper Biconical Taper (FBT) المنصهرة ، والتي تمنحهم نسب انقراض استثنائية للضوء الذي ينتقل إلى المحور البطيء للألياف PM. في التطبيقات المهمة ، يتأكدون من توزيع الضوء بشكل صحيح مع الحفاظ على الاستقطاب سليمًا. تعمل هذه المقرنات بشكل جيد حتى في ظروف الإجهاد الميكانيكي وتغيرات درجة الحرارة. في الهيكل ، توجد في أنابيب فولاذية صغيرة يبلغ قطرها 3 مم أو أنابيب فضفاضة يبلغ قطرها 0.9 ملم.
ميزات المنتج
- سلامة الاستقطاب:يحافظ على حالة الاستقطاب مع نسب الانقراض العالية (18-60dB) ، وهو مثالي للأنظمة الحساسة للاستقطاب.
- الأداء الأمثل:تضمن تقنية FBT الدقيقة فقدان الإدراج المنخفض للغاية والخسارة الزائدة.
- المتانة البيئية:يعمل بشكل جيد في نطاق درجات الحرارة القصوى (من -40 درجة إلى +85) وتحت الإجهاد الميكانيكي الضخم.
- تغليف صغير:φ3mm أنبوب فولاذي أو أنبوب فضفاض 0.9 مم يمكن أن يتكيف مع مشاهد التطبيق المختلفة.
- تكوينات الانقسام المرنة:يمكن أن ينقسم 2x2 مع نسب اقتران تقليدية أو مخصصة (1-99 ٪).
دليل اختيار مقرن 2 × 2 بعد الظهر
الانقسام مع سلامة الاستقطاب.
يعمل مقرن FBT 2 × 2 PM من Optico بشكل رائع طوال أطوال الموجات من 480 نانومتر إلى 2000 نانومتر ، مما يضمن توزيع الطاقة بشكل صحيح مع الحفاظ على حالة الاستقطاب. يمكن أن تعمل في تطبيقات حساسة للاستقطاب مثل جيروسكوبات الألياف البصرية ، والاتصالات الكمومية ، والقياس الدقيقة ، وأنظمة الليزر عالية الطاقة. يوفر Optico تخصيص نسب اقتران متغيرة من 1 ٪ إلى 99 ٪ ونسب الانقراض العالية من 18-60 ديسيبل. من خلال الاختبار القاسي ، لا بأس في العمل بشكل موثوق في أصعب الظروف ، من -40 درجة إلى +85 ، في حين أن مكونات الزوجين موجودة في عبوة صغيرة أو أنبوب فضفاضة مع حماية مثالية.
مواصفات المنتج
|
المعلمة |
مواصفة |
|||||
|
تشغيل الطول الموجي |
530 ± 15nm |
670 ± 15nm |
850 ± 15nm |
1310 ± 15nm |
1550 ± 15nm |
|
|
فقدان الإدراج |
50:50 |
4.1 /4.1 |
3.9/3.9 |
3.9 /3.9 |
3.5 /3.5 |
3.5 /3.5 |
|
25:75 |
2.2/7.2 |
2.0/7.0 |
2.0/7.0 |
1.7/6.6 |
1.7/6.6 |
|
|
90:10 |
1.3/11.5 |
1.1/11.3 |
1.1/11.1 |
0.9/10.9 |
0.9/10.9 |
|
|
99:1 |
0.9/24.8 |
0.7/24.6 |
0.7/24.6 |
0.5/24.4 |
0.5/24.4 |
|
|
نسبة الانقراض |
50:50 |
18.0/18.0 |
18.0/18.0 |
18.0/18.0 |
25.0/25.0 |
25.0/25.0 |
|
25:75 |
18.0/18.0 |
18.0/18.0 |
18.0/18.0 |
25.0/25.0 |
25.0/25.0 |
|
|
90:10 |
18.0/18.0 |
18.0/18.0 |
18.0/18.0 |
25.0/25.0 |
25.0/25.0 |
|
|
99:1 |
16.0/16.0 |
16.0/16.0 |
16.0/16.0 |
25.0/25.0 |
20.0/20.0 |
|
|
خسارة العودة (DB) |
دقيقة |
60 |
||||
|
الخسارة الزائدة (DB) |
الأعلى |
0.7 |
0.5 |
0.5 |
0.3 |
0.3 |
|
PDL |
<0.1 dB |
|||||
|
درجة حرارة التشغيل |
-40 درجة إلى +85 درجة |
|||||
|
نوع الألياف |
PM متماسك |
|||||
|
نسبة الاقتران |
1 ٪ إلى 50 ٪ (قابلة للتخصيص) |
|||||
|
إعدادات |
1x2 ، 2x2 المتاحة |
|||||
|
الطول الخفي |
قابل للتخصيص |
|||||
|
مادة سترة |
900μm/2.0mm/3.0mm PVC أو أنبوب فولاذي |
|||||
|
لمزيد من الطول الموجي OEM/ODM ، يرجى الرجوع إلى المواصفات المرفقة |
||||||
خيارات قابلة للتخصيص
الطول الموجي التشغيلي: قابل للتخصيص من 650 نانومتر إلى 2000 نانومتر
نسبة الاقتران وعدد القناة: خيارات مثل 1 × 3 ، 1 × 4 ، إلخ.
أنواع الألياف: PM Panda ، PM Panda + SM ، إلخ.
طول الخفياء والسترة: متوفر في 900 ميكرون ، 2.0 مم ، أو 3.0 مم من السترات البلاستيكية ، أو أنبوب الصلب.
تطبيقات المنتج
الألياف البصرية التداخل.
التحكم في الاستقطاب في أنظمة الطبية/الليزر.
التواصل الكمومي وعلم الدقة.
أنظمة الاتصالات/DWDM.
أشعة الليزر الصناعية عالية الطاقة.
حلول الاستقطاب عالية الأداء-شريك مع Optico للتميز!
يعد Optico خبيرًا في تقديم مكونات بصرية مبتكرة تحافظ على الاستقطاب مستقرة ودقيقة وموثوقة حتى في أصعب الظروف. نحن نضمن أن كل مقرنة PM 2 × 2 FBT لديها أعلى أداء بأسعار تنافسية. ويدعم هذا بقدرات التصنيع القوية لدينا ومراقبة شاملة للجودة.
للحصول على المساعدة التقنية أو الاقتباس أو مناقشة المشروع مع مهندسينا ، مرحبًا بك في إرسال بريد إلكتروني إلىsales@fiberopticom.com.
