إن تطبيق تقنية CWDM في شبكات الاتصالات متطور للغاية. يحدد الاتحاد الدولي للاتصالات 18 قناة CWDM بفاصل 20 نانومتر في نطاق 1271-1611 نانومتر. يعتمد معيار CWDM4 في اتصالات البيانات أربعة أطوال موجية ، وهي 1271-1331 نانومتر ، وهي قريبة من نقطة التشتت الصفرية للألياف أحادية الوضع G652. وحدة الإرسال والاستقبال الضوئية لمركز البيانات 100G ، نموذج التغليف السائد الحالي هو QSFP28 ، ليزر شبه موصل 4 متكامل ، صفيف كاشف ضوئي ودائرة سائق ، بالإضافة إلى مكونات CWDM4 السلبية. من أجل دمج مكون CWDM4 في وحدة QSFP28 ، من الضروري جعل التصميم صغيرًا قدر الإمكان ، ومتطلبات الحجم أكثر صرامة من وحدة CCWDM (وحدة CWDM مدمجة) في تطبيق الاتصالات.
العنصر | طريقة الشرط / القياس | رمز | وحدة | اكتب | |
| مسك | ديموكس | ||||
قناة | CH | 4 | |||
تباعد | Spc | نانومتر | 20 | ||
CWL | 25 ℃ @ مركز 3dB | λC | نانومتر | CH1 ： 1271 | |
| CH2 ： 1291 | |||||
| CH3 ： 1311 | |||||
| CH4 ： 1331 | |||||
دقة CWL | 25 ℃ @ مركز 3dB | △λC | نانومتر | ±1 | |
عرض النطاق الترددي 1 ديسيبل | أبيض وأسود | نانومتر | ≥12 | ≥12 | |
عرض النطاق الترددي ثلاثي الأبعاد | أبيض وأسود | نانومتر | ≥15 | ≥15 | |
قناة Unifomity | كل قناة ILmax-ILmin | وحدة 1 | ديسيبل | ≤0.7 | |
Unifomity رقاقة | كل رقاقة ILmax-ILmin | الوحدة 2 | ديسيبل | ≤2 | / |
فقدان الإدراج | @ Passband ± 5nm ； بما في ذلك اقتران PDL والألياف | انا | ديسيبل | 2~3.5 | ≤2.5 |
الخسارة المعتمدة على الاستقطاب | Passband ± 1nm | PDL | ديسيبل | ≤0.5 | |
تموج | Passband ± 5 نانومتر | R | ديسيبل | ≤1.0 | |
تعويض الخساره | RL | ديسيبل | ≥40 | ||
العزلة （المجاورة） | Passband ± 6.5 نانومتر | ايزو | ديسيبل | / | ≥20 |
العزلة （غير متجاورة） | Passband ± 6.5 نانومتر | ايزو | ديسيبل | / | ≥20 |
تشتت وضع الاستقطاب | PMD | ملاحظة | ≤0.15 | ≤0.15 | |
خسارة تعتمد على درجة الحرارة | -50~+85℃ | TDL | ديسيبل | ≤0.2 | ≤0.2 |
الاستقرار الحراري الطول الموجي | WTS | نانومتر / ℃ | ≤0.012 | / | |
قناة الملعب | أم | 500 | 250 | ||
جانب الإدخال / الإخراج | الجانب المتطابق | الجانب المعاكس | |||
حجم الرقاقة | اقصى حجم | مم | ≤7.6*4.0 | ≤10.2*1.6 | |
ارتفاع رقاقة | مم | ≤1.3 | ≤1.0 | ||
درجة حرارة التشغيل | ℃ | -5~+80 | |||
درجة حرارة التخزين | ℃ | -40~+85 | |||
يكفي عرض النطاق الترددي
نصف قطر الانحناء منخفض جدًا
أفضل تناسق للقناة
رسم هيكلي مفصل ：
تستخدم بشكل رئيسي في جهاز الإرسال والاستقبال للوحدة الضوئية ، وتستخدم على نطاق واسع في 40G ، 100G وحدة بصرية نشطة عالية لتعدد إرسال الإشارات الضوئية وإزالة تعدد الإرسال.
QSFP +
QSFP28
في وحدة الإرسال والاستقبال الضوئية CWDM4 ، هناك حاجة إلى شريحتين CWDM4 AWG ، واحدة لتعدد الإرسال وإرسال الإشارات الضوئية والأخرى لإزالة تعدد الإرسال واستقبال الإشارات الضوئية. في جهاز الإرسال ، تتبنى شريحة CWDM4 AWG بشكل أساسي بنية إدخال / إخراج من جانب واحد ، ولكن في جهاز الاستقبال ، سيتم الكشف عن أطوال الموجات المنفصلة بواسطة جهاز الكشف الضوئي دون اقتران بالألياف أحادية الوضع.

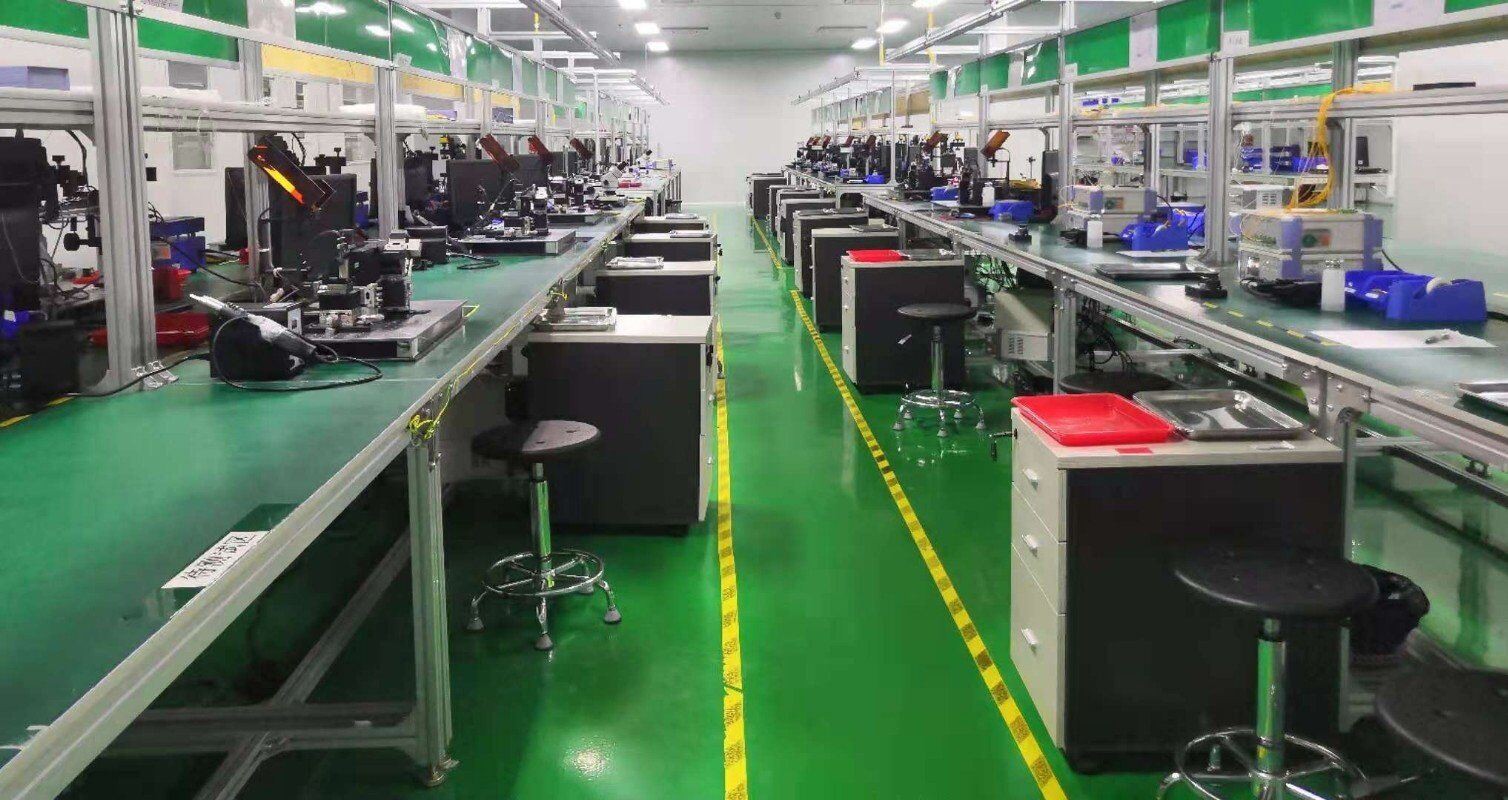

4 خطوط إنتاج WDM
معدات الاختبار المستوردة
دورة درجات حرارة عالية ومنخفضة
100٪ اختبار درجات الحرارة العالية والمنخفضة
100٪ اختبار بصري صارم
فريق خدمة محترف واحد على واحد
الرد في غضون 24 ساعة
توصيل سريع
الوسم : awg cwdm4 mux and demux module ، الصين ، الشركات المصنعة ، الموردين ، المصنع ، بالجملة ، حسب الطلب
