مبدأ العمل من الألياف البصرية توهين
عادة ما تنتج مخففات الألياف البصرية التوهين عن طريق امتصاص الضوء.
و ألياف البصرية توين لديها مجموعة الطول الموجي العامل الذي يمكن أن تمتص الطاقة الخفيفة. في هذا الطول الموجي، فإنه لا ينبغي أن تعكس الضوء لأن هذا قد يسبب انعكاس صدى لا لزوم لها في نظام الألياف البصرية.
نوع آخر من الألياف البصرية توينات يستخدم طول معين من الألياف البصرية عالية الخسارة للحد من قوة الإشارة البصرية المدخلات، ويعمل في مثل هذه الطريقة التي قوة إشارة الناتج أقل من قوة إشارة الإدخال.
تقليل الطاقة البصرية من خلال امتصاص، انعكاس، نشر، تشتت، انحراف، وانعراج وتشتت للإشارة البصرية.
التكنولوجيا البصرية المشاركة في التوهين البصري
(1) تكنولوجيا عزل الهواء: يتم تقييد انتقال الضوء في الألياف البصرية بموجب قانون الانعكاس الكلي ، ولا يمكن أن تكون مبعثرة ، والكثافة مستقرة نسبيًا. بمجرد فصله عن الألياف البصرية وإضافة فجوة في الهواء بين الألياف البصرية والألياف البصرية ، سوف ينثر الضوء ، مما يسبب توهين الضوء.
(2) النزوح والخلع التكنولوجيا: هذه الطريقة هي نقل النوى من اثنين من الألياف البصرية إلى كمية صغيرة من الترجمة والخلع لتحقيق تأثير فقدان الطاقة.
(3) تكنولوجيا الألياف التوهين: وفقا لتأثير امتصاص أيونات معدنية على ضوء، يتم تطوير الألياف التوهين عابوث مع أيونات معدنية. يتم إدخال الألياف التوهين في نسيج السيراميك، وبعد عملية خاصة، يمكن أن يتم ذلك في توهين ثابت إيجابي وسلبي.
(4) امتصاص طريقة الزجاج: مصقول بصريا ورقة زجاج امتصاص محايدة يمكن أيضا أن تستخدم في إنتاج التوهينات البصرية.
متى سيتم استخدام المُهين البصري؟
عندما تكون الطاقة البصرية التي يتلقاها المتلقي البصرية كبيرة نسبياً وتتجاوز نطاق الحامل، عندما يحدث تشويه التشبع.
الحقول تطبيق الألياف البصرية توينات:
شبكة اتصالات الألياف البصرية
شبكة بيانات الضوء
شبكة الألياف CATV
قياس الجهاز البصري عالي الطاقة
تقييم الخط
الاتصال، والتكيف، وما إلى ذلك بين الأجهزة.
مدى التوهين من التوهين البصري
نطاق التوهين من التوهين البصري هو 0-65dB.
ومن بينها، فإن نطاق التوهين من المُهينة المتغيرة الصغيرة هو 0-25 ديسيبل، ونطاق التعديل صغير.
مزايا نظام اختبار الألياف البصرية المخفف
تكرار التوهين
قابلية تبادل جيدة
دقة عالية
خفيفة الوزن، صغيرة الحجم، موثوقية جيدة
التوهين يختلف قليلا مع الطول الموجي، والخسارة الإضافية منخفضة، والاستقرار جيد.
ما هي الخسارة الإضافية للمُهين البصري؟
عادة ما يتكون فقدان المُهين البصري من التوهين الناتج عن فقدان موصل الألياف البصرية والوجه الناسخ للموصل.
تصنيف من الألياف البصرية المخففات
1. الألياف المتغيرة توهين
يتم إجراء ملطف الألياف المتغيرة من الألياف المخففة المُتَجَبَة مع أيونات معدنية، والتي يمكنها ضبط القدرة البصرية إلى المستوى المطلوب.
2. الألياف الثابتة توهين
المبدأ الذي يمكن أن تستخدم المخففات البصرية الثابتة وظائف متعددة لأنظمة الألياف البصرية.
لديها فئتين رئيسيتين، وهما نوع الخط ونوع المكونات.
نوع الخط يشبه الألياف البصرية العادية العبور، الذي يتكون من كابل الألياف البصرية يربط اثنين من الموصلات من نوع محدد.
المكونات من نوع توينات يشبه موصل الألياف البصرية رأس كبير، فقد ذكر وأنثى، ونفس النوع من الموصلات العادية، على سبيل المثال، FC، ST، SC وLC.
يتم بشكل عام التوهين البصري الثابت في شكل موصل منقولة ، والتي يمكن أن تحقق الاتصال مع خط الألياف البصرية.
وبالإضافة إلى ذلك، سيتم مطلي الوجه النهائي للألياف البصرية مع فيلم معدني من سمك معين، وتترك فجوة الهواء من عدة ميكرون في المسار البصري للحصول على التوهين ثابتة.

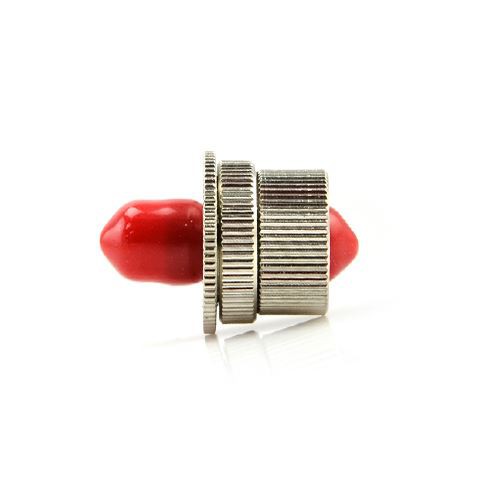

3. أنثى والذكور الألياف البصرية توهين
هذا هو جهاز الذكور والإناث لتصاميم موصل مختلفة (LC / SC / FC / ST / MU) ، PC ، UPC أو APC طحن (APC يمكن اختيار مدبب أو صعدت شروس) ، قيمة التوهين : 1 ~ 30dB.
الطول الموجي: وضع واحد 1310um، 1550um أو الطول الموجي المزدوج؛ multimode 850um أو الطول الموجي المزدوج ، ومجهزة بغطاء الغبار.
ميزة يين يانغ الألياف البصرية توهين: المعادن أيون دوبل الألياف التوهين يحقق تأثير التوهين، مقاومة عالية للطاقة، مصدر الضوء، حجم صغير، دقة عالية، والاستقرار جيدة، وأشكال متعددة، وسهلة الاستخدام.
النقطة الأخيرة هي مجموعة تطبيق الألياف البصرية التوهين: إطارات التوزيع البصرية، وأنظمة شبكة الألياف البصرية، وأنظمة نقل الألياف البصرية عالية السرعة، وأنظمة تلفزيون الكابل (CATV)، والمسافة الطويلة الجذع كثيفة الطول الموجي متعدد الأقسام (DWDM) أنظمة، بصري إضافة / إسقاط multixers (OADM).
