الاحتياطاتFأو الأليافقطرةCقادر على التثبيت

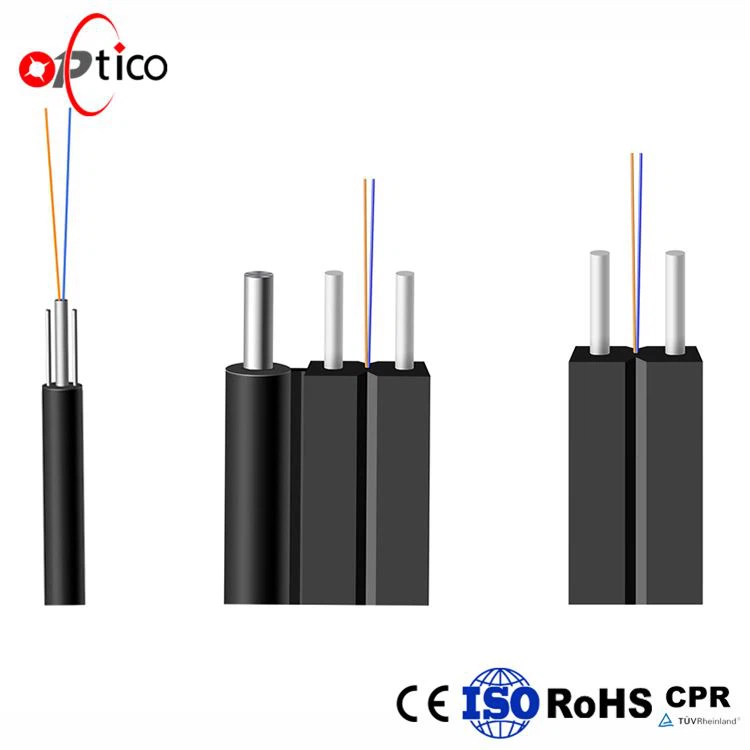

معظم كابلات الألياف الضوئية المتساقطة عبارة عن هياكل أحادية النواة أو مزدوجة النواة ، ويمكن أيضًا تحويلها إلى هيكل رباعي النواة. المقطع العرضي هو مقطع عرضي على شكل 8. يقع التعزيز في وسط الدائرتين. يمكن استخدام الهيكل المعدني أو غير المعدني. يقع الألياف الضوئية في المركز الهندسي للهندسة على شكل 8. ومع ذلك ، تختلف المتطلبات الفنية لوضع الكابلات وأسلاكها في سيناريوهات مختلفة.
كود البناءقطرةكابل
1. قبل وضع كابل الألياف الضوئية في المنزل ، ينبغي مراعاة نوع المبنى السكني للمستخدم&# ، والظروف البيئية وتوجيه الكبل الحالي. في الوقت نفسه ، من الضروري إصدار حكم شامل على الاقتصاد والسلامة والراحة للصيانة المستقبلية ورضا المستخدم. .
2. بقدر الإمكان ، يجب استخدام الأنابيب المخفية الموجودة في الباب لوضع الكابلات البصرية الداخلية. بالنسبة للمباني السكنية التي لا تحتوي على أنابيب مخفية داخل الأنابيب أو غير مستخدمة في المنزل ، يُنصح بوضع كابلات بصرية على شكل فراشة عن طريق وضع منفاخ في المبنى.
3. بالنسبة للمباني السكنية ذات الجسور السلكية العمودية ، يجب تركيب الأنابيب المموجة وصناديق النقل الأرضية في الجسور من أجل إدخال الكابلات البصرية على شكل فراشة. إذا لم تكن هناك مساحة لتركيب الأنابيب المموجة في إطار الجسر ، فيجب لف كابل الألياف الضوئية على شكل فراشة مع أنبوب متعرج لحماية الكابل البصري.
خطوات البناءقطرةكابل
1. الكابلات من الدعم العلوية
1. حدد مسار وضع كابل الألياف الضوئية ، وتحقق مما إذا كانت هناك دعامات متاحة لكابل الألياف الضوئية الخارجي المثبت على المسار. بشكل عام ، يمكن لكل عضو داعم إصلاح 8 كابلات ألياف بصرية خارجية.
2. اختيار الدعم وموقع التثبيت وفقا لمبدأ الجهاز الثابت ، حتى الفاصل الزمني ، وتؤدي إلى الصيانة.
3. استخدام الفرقة الطوق الصلب ومشبك طارة لإصلاح ربط الطوق على القطب. استخدم براغي ومسامير التمدد لتثبيت الخطاف على شكل حرف C على الجدار الخارجي ، وبالنسبة للجدار الخارجي الخشبي ، يمكنك تثبيت الخطاف على شكل حلقة بشكل مباشر.
4. افصل السلك المعلق للكابل البصري المغطى الخارجي ، واربط الكابل المعلق بقطعة التثبيت S ، ثم قم بتعليقه على الدعم. عندما يكون طول الكبل البصري المغطى أكثر من 100 متر ، فمن الأفضل البدء من النقطة الوسطى. وضع.
5. لف الطول الزائد لكابل الألياف الضوئية في مكان ربط سلك تعليق كابل الألياف الضوئية الجلدي الخارجي وعضو التثبيت S بأنبوب التفاف طولي.
6. يجب استخدام الأنابيب الملفوفة لتغليف الحماية عند تقاطع كبلات الألياف الضوئية المغطاة الخارجية والكابلات الأخرى.
7. يُمنع منعاً باتاً الدخول على كابل الألياف الضوئية المغطى في الهواء الطلق أو تحريكه أثناء عملية مد الكبل بالكامل. في حالة تلف كابل الألياف الضوئية المغطى في الهواء الطلق ، فكر في إعادة وضعه.
الألياف الضوئية السكنية المركزيةقطرةمتطلبات الأسلاك الكابلات
المباني السكنية المبنية حديثًا (تم تركيب أحواض وجسور سلكية)
تستخدم المباني السكنية التي تم بناؤها حديثًا مع قنوات الكابلات والجسور المركبة بشكل أساسي في مد كابلات الألياف الضوئية.
1. في الاتجاه العمودي للمبنى ، يجب وضع كابل الألياف الضوئية في عمود التيار الضعيف بجسر كبل أو حوض كبل. يجب أن يكون جسر الكبل أو حوض الكبل مصنوعًا من المعدن. يجب ألا يتجاوز معدل استخدام المقطع العرضي للحوض الصغير 50. ٪.
2. ضع كبل الألياف الضوئية المُغلف في حوض الكبل واتركه مستقيماً. يجب ربط كابل الألياف الضوئية المُغلف وتثبيته عند مدخل وخروج حوض الكابل وعند المنعطف ؛ يجب إصلاح الكبل الرأسي من خلال الكبل البطاني كل 1.5 متر.
3. عندما يتم وضع كبل الكبل البطاني رأسيًا ، يتم ربطه لأسفل من الطرف العلوي للكابل المغلف ويتم تثبيته كل 1.5 متر. عندما يتم وضعه أفقيًا ، يجب ربطه في البداية والنهاية والانعطاف ويتم تثبيت كل 5-10 متر من الكابل المغلف.
4. الجمع بين فتحة الأسلاك وملحقاتها وفقا للحالة الفعلية في الموقع. عند قطع الفتحة المستقيمة ، نظرًا لأنه يتم إقران غطاء فتحة السلك والفتحة السفلية ، فمن غير المناسب عمومًا التعامل مع غطاء فتحة السلك والفتحة السفلية بشكل منفصل.
5. ضع قطعة قماش الألياف الضوئية المُغلفة في الكابلات ، وعند إغلاق غطاء الكابلات ، احرص على عدم الضغط على الكبل الجذع في الفتحة السفلية.
