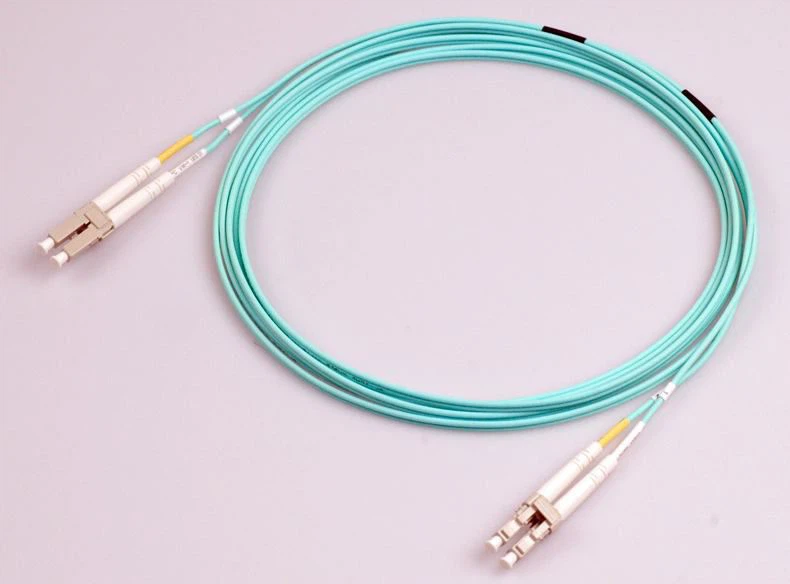

كيفية التحقق من ما إذا كان الحبل تصحيح الألياف البصرية مؤهل؟ طريقة التفتيش في Optico Communication تسمح لك بالكشف بسرعة عن ألياف غير مؤهلة.

1، استخدم مؤشر فقدان الإرجاع في الإدخال أولاً، استخدم قلمًا خفيفًا لاختبار ما إذا كان العبور خفيفًا أم لا. تأكد من عدم كسر الألياف. المؤشرات المقاسة. المؤشرات العامة على مستوى الناقل: فقدان الإدراج أقل من 0.3dB وخسارة الإرجاع أكبر من 45dB.

2، وينقسم اختبار الأداء من الألياف البصرية الطائر إلى:

1). اختبار الأداء البصري، بما في ذلك فقدان العودة/اختبار فقدان الإدراج. يمكن استخدام أداة الاختبار FibKey 7602 خسارة إرجاع/إدراج الفقدان المتكاملة.

2). نهاية اختبار هندسة الوجه، وتشمل المعلمات اختبار نصف قطرها من انحناء، إزاحة قمة، ارتفاع الألياف، الخ. أداة الاختبار هي مقياس التداخل، ويستخدم كثير من الناس NorlandAC/NC3000 أو CC6000 للاختبار. على وجه الخصوص، يتم استخدام مقياس التداخل CC6000 في المزيد والمزيد من المصانع بسبب أدائها الفائق التكلفة.

3). كشف الخدش على الوجه النهائي للألياف البصرية، وذلك باستخدام عدسة بصرية بصرية الفيديو المكبرة للملاحظة. على سبيل المثال، العديد من المصانع استخدام فيبفيو FV-400PA للتفتيش. يمكن أن تعطي الأداة أوضح الصور والعملية بسيطة للغاية. بعض العملاء استخدام FibKey-5600 متغير تكبير عدسة مكبرة للتفتيش. هذا الصك يدمج 400 مرة، 200 مرة، و 80 مرة العدسة المكبرة، والتي يمكن أن نلاحظ بوضوح وسهولة حالة الوجه نهاية الألياف والوجه نهاية غضب. بالطبع، يمكنك أيضا استخدام البرامج ذات الصلة للتفتيش التلقائي.

4). اختبار الشد الألياف البصرية، تحتاج إلى اختبار قوة الشد التي يمكن أن تحمل موصل الألياف البصرية.

5). تجربة درجة الحرارة المحيطة، تحتاج إلى اختبار مؤشر الأداء من موصل الألياف البصرية في ظل ظروف مختلفة درجة الحرارة المحيطة.
