كيفAإعادةOpticalFibersMادي؟
تحدد عملية تصنيع الألياف الضوئية القوة الميكانيكية وخصائص النقل ومدة خدمة الألياف الضوئية ، وهو أمر مهم للغاية لضمان جودة الألياف الضوئية. ينقسم تصنيع الألياف الضوئية للاتصالات إلى عمليتين: صنع القضبان وسحب الأسلاك.
تنقسم عملية تصنيع الألياف الضوئية بشكل أساسي إلى ثلاث عمليات: تحضير التشكيل ، سحب الألياف الضوئية واختبارها.
التشكيلPجبر الضرر
يشمل إنتاج التشكيلات بشكل أساسي عمليات MCVD و OVD و VAD و PCVD. تقدم هذه المقالة فقط عملية MCVD.

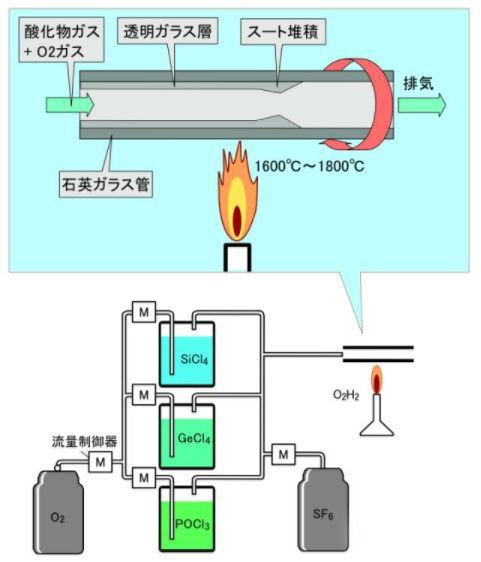

تم تطوير عملية MCVD (ترسيب البخار الكيميائي المعدل) بواسطة مختبرات بيل في عام 1974. وهي تقدم خليطًا غازيًا يتكون من SiCl4 (كلوريد السيليكون) و GeCl4 (كلوريد الجرمانيوم) ومواد كيميائية أخرى في أنبوب زجاجي كوارتز (تكسية) ، ويدور ويسخن خارج أنبوب الكوارتز لأكسدة السيليكون والجرمانيوم لتكوين SiO2 (السيليكا) و GeO2 (ثاني أكسيد الجرمانيوم) ، ويتواجد في أنبوب الكوارتز لتشكيل الجزء الرئيسي من الألياف الضوئية.
يمكن التحكم في معامل الانكسار ومعامل التمدد ونقطة انصهار الألياف الضوئية عن طريق تركيز مكون الخليط الغازي. بعد أن يبرد الشكل ، يتم إجراء اختبار الجودة (معامل الانكسار).
الأساسيةDروع
ضع التشكيل في برج سحب الألياف للرسم. يتم سحب التشكيل في ألياف بصرية بسمك 125 ميكرومتر ومغلف بطبقتين من الراتنج لحماية قوة الألياف الضوئية.
يوجد فرن الجرافيت في برج سحب الألياف ، والذي يمكن أن يولد درجة حرارة عالية من 17000-2000 درجة لتنعيم التشكيل ، ثم يتم لفه بواسطة عجلة سحب لرسم ألياف رفيعة. يحتوي برج الرسم على نظام تغذية مرتدة للمعلومات ، والذي يستخدم لتغذية الفرن بدرجة حرارة وسرعة لف ، وما إلى ذلك ، وذلك للتحكم بدقة في قطر الألياف من خلال ميكرومتر الليزر.
من أجل تعزيز قوة الألياف الضوئية ، من الضروري طلاء الألياف الضوئية بطبقة رقيقة من الراتنج في الوقت المناسب أثناء عملية السحب وتجفيفها في الوقت المناسب لتجنب الالتصاق المتبادل.
بعد اكتمال الرسم ، يجب اختبار الألياف النهائية. يتضمن المحتوى بشكل أساسي: قوة الشد ، معامل الانكسار ، هيكل الألياف ، التوهين ، سعة حمل المعلومات (عرض النطاق) ، التشتت ، درجة حرارة التشغيل ونطاق الرطوبة ، إلخ
هذه هي الطريقة التي تتكون بها الألياف الضوئية!
مع صعود وتطور الاتصالات البصرية غير الإلكترونية وبناء وترويج شبكة الجيل الخامس ، يزداد طلب السوق على منتجات وأجهزة الاتصالات الضوئية ، ويتم وضع متطلبات أعلى على الجودة والأداء.
