100G CWDM4 QSFP28 وحدة جهاز الإرسال والاستقبال
100G CWDM4 QSFP28 هو معيار نشرته منظمة CWDM4 MSA في عام 2014.

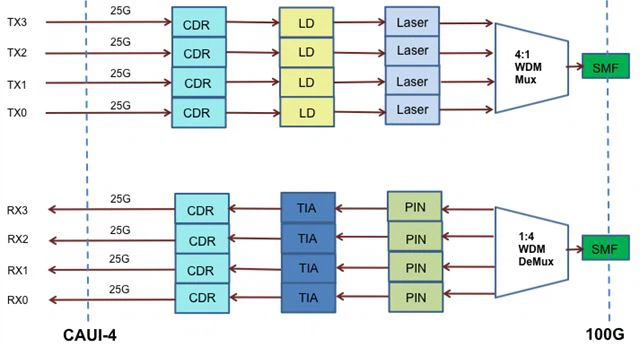

وهو وضع انتقال 100G على أساس وضع واحد الطول الموجي الخشن شعبة multiplexing (CWDM) التكنولوجيا. وحدة 100G CWDM4 QSFP28 البصرية المطابقة لهذا المعيار يعتمد واجهة LC مزدوجة ويستخدم 4 أطوال موجية مركزية من 1271nm، 1291nm، 1311nm و 1331nm لإرسال إشارة بصرية (انظر الجدول أدناه)، كل الفرقة ينقل 25G.
من خلال تقنية تعدد الإرسال (CWDM) للتقسيم الموجي الخشن ، يمكن للوحدة البصرية 100G CWDM4 QSFP28 أن تقوم بتعدد الأطوال الموجية المركزية الأربعة أعلاه على ألياف بصرية أحادية الوضع لنقلها.
وتجدر الإشارة إلى أنه، من أجل ضمان استقرار نظام نقل الألياف البصرية، يجب استخدام وحدات بصرية 100G CWDM4 QSFP28 لأنظمة الألياف البصرية مع تصحيح الخطأ الأمامي (FEC).
| قناة الأطوال الموجية | طول موجي مركز | مدى الطول الموجي | |
| لين1 | 1271 | 1264.5 إلى 1277.5 نانومتر | Tx0, Rx0 |
| لين2 | 1291 | 1284.5 إلى 1297.5 نانومتر | Tx2, Rx2 |
| لين 3 | 1311 | 1304.5 إلى 1317.5 نانومتر | Tx3، Rx3 |
| لين4 | 1331 | 1324.5 إلى 1337.5 نانومتر | Tx4, Rx4 |
وحدة بصرية 100G CWDM4 QSFP28 تعتمد حزمة QSFP28، وهي وحدة بصرية قابلة للتبديل الساخنة، ويمكن أن تصل مسافة انتقال 2 كم عند استخدامها مع الألياف وضع واحد.
مقارنة مع 100G LR4 QSFP28 وحدة بصرية مع مسافة نقل من 10 كم، وسعر 100G CWDM4 وحدة بصرية QSFP28 هو أقل من ذلك بكثير، وأنها يمكن أن تلبي مجموعة متنوعة من متطلبات الإرسال لمسافات طويلة في مراكز البيانات.
100G CLR4 QSFP28 وحدة جهاز الإرسال والاستقبال
100G CLR4 QSFP28 هو معيار وحدة 100G البصرية التي وضعتها التحالف CLR4 100G. وهو مشابه للوحدة البصرية 100G CWDM4 QSFP28. تستخدم هذه الوحدة البصرية أيضًا تقنية تعدد الطول الموجي أحادي النمط للتقسيم متعدد الأوجه (CWDM) باستخدام واجهة LC مزدوجة وألياف بصرية أحادية الوضع. مسافة الإرسال المستخدمة معا هي أيضا 2 كم.
الفرق هو أن وحدة 100G CLR4 QSFP28 البصرية يمكن استخدامها ليس فقط للألياف وصلات مع تصحيح الخطأ إلى الأمام (FEC)، ولكن أيضا لروابط الألياف دون تصحيح الخطأ إلى الأمام (FEC).
بالنسبة لوصلات الألياف البصرية مع تصحيح الأخطاء الأمامي (FEC) ، يمكن استخدام وحدات بصرية 100G CWDM4 QSFP28 ووحدات 100G CLR4 QSFP28 البصرية معًا.
في وصلات الألياف دون تصحيح الخطأ إلى الأمام (FEC)، وحدة 100G CLR4 QSFP28 البصرية يمكن أيضا الحفاظ على انخفاض الكمون وانخفاض استهلاك الطاقة. هذه الميزة من وحدة 100G CLR4 QSFP28 البصرية يجعلها أكثر شعبية في الحوسبة عالية الأداء، والتجارة عالية التردد وغيرها من المجالات.
100G CWDM4 QSFP28 وحدة جهاز استقبال VS 100G CLR4 QSFP28 وحدة جهاز الإرسال والاستقبال
وحدة بصرية 100G CWDM4 QSFP28 ووحدة 100G CLR4 QSFP28 البصرية لديها أساسا نفس المبدأ العمل، الطول الموجي التشغيل، ودرجة حرارة التشغيل. ويبين الجدول التالي المعلمات الأساسية ونطاق التطبيق لهذين النموذجين البصريين كما هو مبين في الجدول أدناه:
| وحدة جهاز الإرسال والاستقبال | طول موجة التشغيل (نانومتر) | معدل نقل قناة مختلفة (Gbps) | درجة حرارة التشغيل (درجة مئوية) | استهلاك الطاقة (W) | نقل المسافة(كم) | تصحيح الخطأ إلى الأمام (FEC) | تطبيق |
| 100G CWDM4 QSFP28 | 1270/1290/1310/1330 | 25.78125 | 0-70 | 2.6 | <> | حاجه | تطبيق عام |
| 100G CLR4 QSFP28 | 1270/1290/1310/1330 | 25.78125 | 0-70 درجة مئوية | 2.6 | <> | الاختياري | الحوسبة عالية الأداء، التداول عالي التردد وغيرها من المجالات |
الختام
100G CWDM4 QSFP28 وحدة بصرية و100G CLR4 QSFP28 وحدة بصرية هي حلول لتوفير التكاليف في مركز البيانات 2 كم تطبيقات الإرسال.
ومن بينها، 100G CWDM4 QSFP28 وحدات بصرية أكثر شيوعا في مراكز البيانات.
