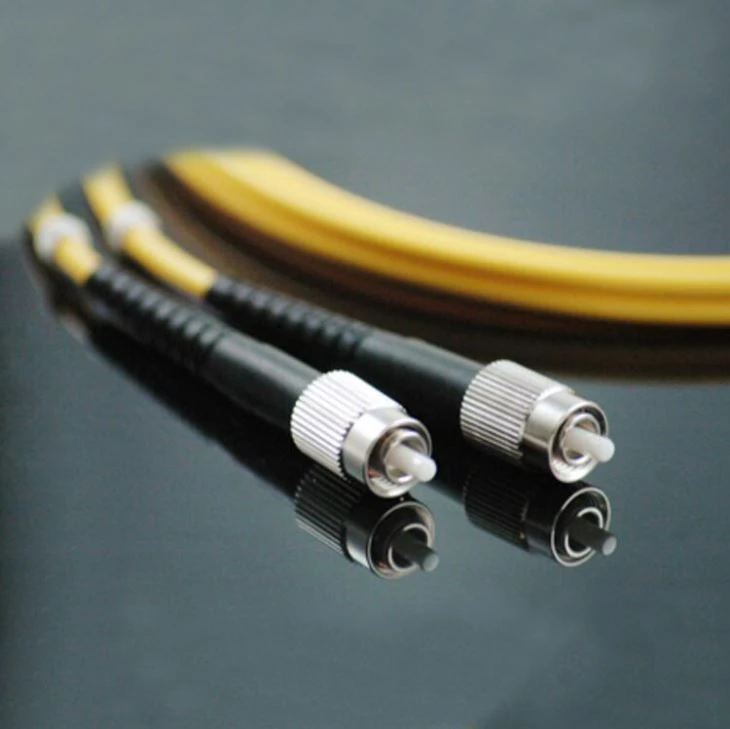

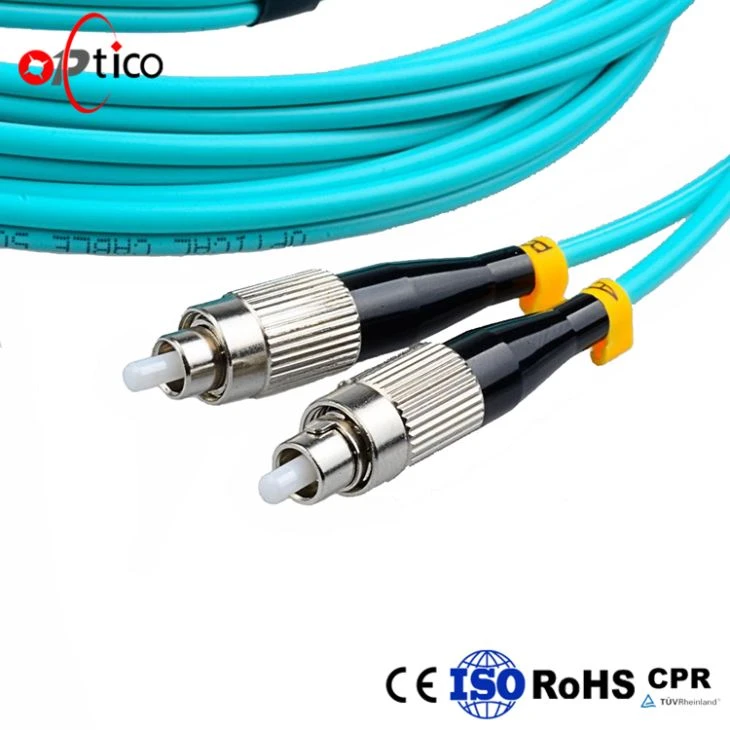

FC موصلات الألياف البصرية
تم تطوير هذا الرابط لأول مرة بواسطة NTT اليابان. FC هو اختصار رابط فيرول، مشيرا إلى أن طريقة التعزيز الخارجي هو استخدام الأكمام المعدنية، وطريقة الربط هو مشبك المسمار. أقرب، FC نوع موصل، وجه نهاية التزاوج من دبوس السيراميك المستخدمة هو أسلوب الاتصال بلانكار (FC). هذا النوع من الموصل بسيط في الهيكل ، وسهل التشغيل ، وسهلة التصنيع ، ولكن نهاية الألياف أكثر حساسية للغبار ، وانعكاس Fresnel سهل الإنتاج ، ومن الصعب تحسين أداء خسارة العودة. فيما بعد، تم تحسين هذا النوع من الموصلات باستخدام دبوس كروي (PC) مع وجه نهاية التزاوج، ولم يتم تغيير البنية الخارجية، مما جعل فقدان الإدراج وإرجاع الأداء خسارة تحسن كبير.
مواصفات المنتج:
| فقدان الإدراج | <=0.20db(apc),><> |
| خسارة العودة | >= 60dB (APC)، >=50dB(PC) |
| المتانه | <=0.20db typical="" change,="" 1000=""> |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| أحجام ثقب فيرول | 125.0 +1/-0μm، متحدة المركز:<> |
| 125.5 +1/-0μm، متحدة المركز:<> | |
| 126.0 +1/-0μm، متحدة المركز:<> |
التطبيقات:
CATV
مترو
معدات الاختبار
تركيبات المباني
شبكات معالجة البيانات
شبكات الاتصالات السلكية واللاسلكية
شبكات المنطقة المحلية (الشبكات المحلية)
شبكات واسعة (WANS)
إنهاء الجهاز النشط
ميزات:
انخفاض فقدان الإدراج وخسارة العائد عالية
النيكل مطلي الجسم النحاس
أحذية نمط Telcordia
محاذاة عالية الدقة
حر العائمة السيراميك فير
الدقة المضادة للتدوير الرئيسية والتآكل هيئة مقاومة
الموصلات الألياف البصرية المشتركة في المختبر هي FC / PC و FC / APC. FC هنا يشير إلى موصل شرار، وهو كم معدني مصنوع من الصلب (فرق واحد بين موصلات الألياف البصرية وموصلات الكابلات هو الملمس المعدني، وموصلات الكابلات مصنوعة في الغالب من النحاس، للموصلات الجيدة؛ وموصلات الألياف البصرية ليس هناك كهرباء، والنحاس لينة، ومكلفة، وصدئة). بالنسبة للموصلات التي هي جميع المعادن، غالباً ما يتم تجاهل هذه الاختصارات اثنين. على سبيل المثال، يمكن أن يكون نادي / PC عادة يسمى PC، في حين يشير APC إلى FC / APC. يشير الكمبيوتر إلى الاتصال الوثيق (الاتصال الجسدي) ، والذي هو أيضا اتصال وثيق. وفقا للفرق من خسارة العودة، وينقسم الموصل إلى PC، SPC، UPC و APC. يشير SPC إلى الاتصال الجسدي الفائق ، يشير UPC إلى الاتصال الجسدي الفائق. خسارة العودة المحددة من قبل جهاز الكمبيوتر، SPC و UPC معايير الصناعة هي -35dB، -40dB و-50dB (خسارة العودة يشير إلى كم من الضوء ينعكس من قبل الوجه النهائي للموصل، أصغر خسارة العودة، كلما كان ذلك أفضل، بالطبع يمكنك أيضا أن أقول أنه كلما كانت قيمة خسارة العودة أكبر، كلما كان ذلك أفضل، بغض النظر عن علامة الطرح في الجبهة). لا يمكن خلط الموصلات المختلفة من حيث المبدأ ، ولكن وجوه نهاية الألياف من جهاز الكمبيوتر ، SPC و UPC كلها مسطحة ، والفرق هو في نوعية الطحن. لذلك، لن تشكل اتصال مختلط من PC و SPC و UPC موصل دائم. الضرر المادي. APC مختلفة تماما. وجهه النهائي هو الأرض إلى زاوية 8 درجة، وهو الحد من انعكاس. خسارة العائد القياسية في الصناعة هي -60dB. يمكن توصيل موصل APC فقط إلى APC. لأن بنية APC يختلف تماما عن ذلك من جهاز الكمبيوتر، إذا كانت هذه الموصلات اثنين متصلة مع شفة، الوجه نهاية الألياف من الموصل سوف يكون معطوبا. طريقة لربط APC إلى جهاز الكمبيوتر يتحقق من الألياف الطائر تحويلها من PC إلى APC. وبالإضافة إلى ذلك، تجدر الإشارة إلى أن موصلات APC عادة ما تكون خضراء (الألياف الصفراء هي فقط ألياف ذات وضع واحد)، والعين البشرية يمكن أن نرى إمالة سطح الألياف نهاية. ولذلك، من أجل تجنب الارتباك في استخدام الموصلات أثناء التجربة (لتجنب تدمير منافذ الإدخال مثل الطيف)، عند شراء الليزر، البلوزات، الخ، ينبغي أن تكون الشركة المصنعة مطلوبة بشكل موحد لتوفير موصلات APC. FC / PC FC / اتحاد الوطنيين ل FC / APC يمكن أن تكون مختلطة الصدد، فإن التوهين إشارة لا تكون كبيرة جدا، وفقا لفقد الإدراج القياسية الوطنية يجب أن يكون أقل من 0.5dB. التطبيق يعتمد أساسا على نوع من محول. عموما، هناك العديد من FCs للاتصالات رفوف ODF، العديد من SCs للمعدات الموانئ البصرية، والعديد من STs في المنافذ والبث.
الشهادات:
ورشة عمل المصنع:
